ADAR4001ACPZ — это четырехвходовой одновыходовой микросхема формирователя луча (BFIC) с частотой от 2 ГГц до 18 ГГц, оптимизированная для приложений фазированных антенных решеток. Настоящее ядро, основанное на временной задержке, обеспечивает широкополосную работу без смещения луча. Полная задержка блока временной задержки (TDU) может быть установлена на 254 пс или 508 пс с минимальным шагом 2 пс и 4 пс соответственно. При 2 ГГц это дает диапазон регулировки фазы 365°, а при 18 ГГц минимальный шаг фазы составляет 13°.

Каждый путь также имеет цифровой ступенчатый аттенюатор (DSA) 31,5 дБ с шагом 0,5 дБ.

Управление всеми встроенными регистрами осуществляется через простой 3-проводной или 4-проводной интерфейс последовательного порта (SPI). Четыре адресных контакта позволяют SPI управлять до 16 устройств на одних и тех же последовательных линиях.

Встроенная память с произвольным доступом (RAM) и память типа «первым пришел, первым ушел» (FIFO) имеют объем хранения до 64 и 16 состояний луча соответственно. Встроенный секвенсор может использоваться для выбора и продвижения состояния луча, которое может быть получено из RAM или FIFO.

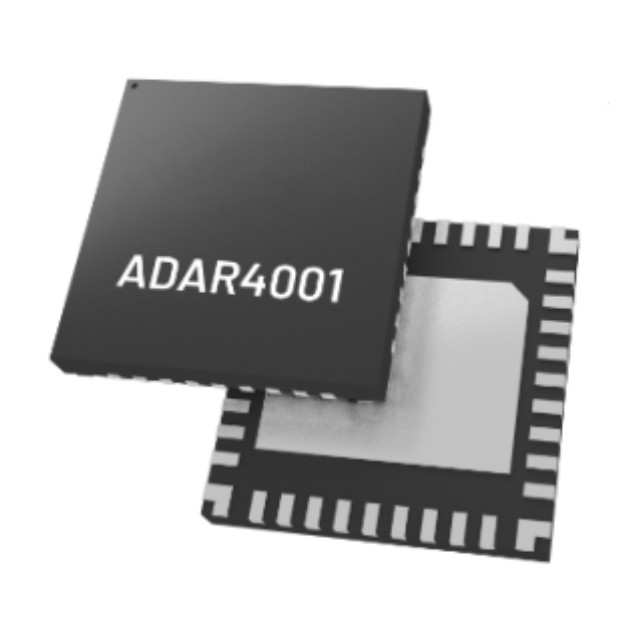

ADAR4001ACPZ поставляется в 36-выводном корпусе LFCSP размером 6 мм × 6 мм и рассчитан на работу в диапазоне температур от −40 °C до +85 °C.

Особенности ADAR4001ACPZ

Широкополосный, диапазон частот от 2 ГГц до 18 ГГц

Четыре входа, один выход

Ядро с истинной задержкой времени для широкополосной работы без сдвига луча

Диапазон от 0 пс до 508 пс с разрешением 4 пс

Диапазон от 0 пс до 254 пс с разрешением 2 пс

Диапазон регулировки усиления от 31,5 дБ с шагом 0,5 дБ

4-разрядная настройка адреса устройства с помощью выводов

Встроенный секвенсор

Обновление луча через регистр, ОЗУ или FIFO

Программируемое смещение усилителя

ПРИМЕНЕНИЕ ADAR4001ACPZ

Фазированные антенные решетки связи

Спутниковая связь (SATCOM)

Фазированные антенные решетки радаров

Электронная война

Испытательное и измерительное оборудование
