ADMV4801BCCZ — это 5G-беамформинг-устройство для миллиметрового диапазона (mmW) от 24 до 29,5 ГГц, изготовленное из кремния-гема (SiGe). Это высокоинтегрированное радиочастотное интегральное устройство (RF IC) имеет 16 независимых каналов передачи и приема. В режиме передачи входной сигнал радиочастотного фронтального блока (RFC) распределяется через разветвитель мощности 1:16 и передается по 16 независимым каналам передачи. В режиме приема входной сигнал проходит через 16 независимых каналов и передается через комбайнер 16:1 на выводы RFC. В режиме передачи каждый канал содержит векторный модулятор (VM) для управления фазой и два цифровых усилителя с переменным коэффициентом усиления (DVGA) для управления амплитудой. В режиме приема каждый канал содержит один VM для управления фазой и один DVGA для управления амплитудой. Векторный модулятор (VM) обеспечивает полный диапазон регулировки фазы 360° в режиме передачи или приема с 6-разрядным разрешением, что соответствует шагу фазы 5,625°. В режиме передачи общий динамический диапазон цифрового усилителя с переменным коэффициентом усиления (DVGA) составляет 34 дБ, с разрешением 6 бит, что соответствует шагу по амплитуде 0,5 дБ, а также разрешением 5 бит, что соответствует шагу по амплитуде 1 дБ. В режиме приема общий динамический диапазон составляет 17 дБ, с разрешением 6 бит, что соответствует шагу по амплитуде 0,5 дБ. DVGA обеспечивает плоскую фазовую характеристику во всем диапазоне усиления. Внутри канала передачи встроен независимый детектор мощности, который позволяет контролировать и калибровать усиление каждого канала, а также обнаруживать несоответствие усиления между каналами. РЧ-порт ADMV4801BCCZ можно подключить напрямую к патч-антенне для создания двухполярной, миллиметровой, 5G-подматрицы.

Программирование ADMV4801BCCZ осуществляется через 3- или 4-проводной последовательный порт (SPI). Встроенный в чип стабилизатор низкого напряжения (LDO) генерирует питание 1,8 В для схемы SPI, что позволяет уменьшить количество необходимых источников питания. Доступно несколько режимов SPI для быстрого запуска и управления в режиме нормальной работы. Амплитуда и фаза каждого канала могут настраиваться отдельно, либо можно одновременно программировать несколько каналов через встроенную память для формирования луча. Встроенная память может хранить до 256 положений лучей, которые можно распределить для режима передачи или приема. Специальные выводы нагрузки обеспечивают синхронизацию всех устройств в одной матрице. Предусмотрены выводы управления режимами передачи и приема, что обеспечивает быстрое переключение между режимами.

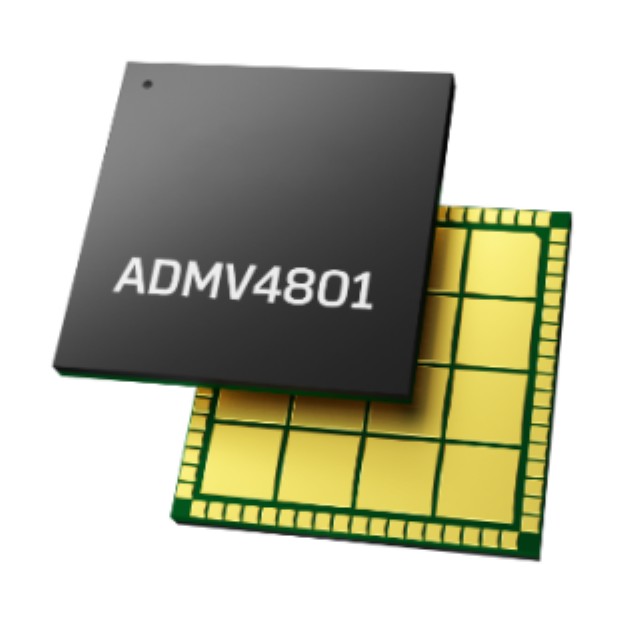

ADMV4801BCCZ поставляется в компактном, термоусиленном, 10 мм × 10 мм, соответствующем стандарту RoHS корпусе LGA (Land Grid Array). Рабочий температурный диапазон ADMV4801 составляет от −40 °C до +95 °C. Корпус LGA позволяет отводить тепло от ADMV4801BCCZ через верхнюю часть корпуса для максимально эффективного теплоотвода и обеспечивает гибкость размещения антенны на другой стороне печатной платы (PCB).

Характеристики продукта ADMV4801BCCZ

Диапазон радиочастот: от 24 ГГц до 29,5 ГГц, объединяющий диапазоны n257, n258 и n261 в одном пространстве.

16 выбираемых каналов TX.

16 выбираемых каналов RX.

Согласованные односторонние входы и выходы RF 50 Ом.

Управление фазой с помощью векторного модулятора высокого разрешения.

Управление амплитудой с помощью DGA высокого разрешения.

Температурная компенсация.

Хранение положения лучей TX и RX в памяти.

Рабочая температура до 95 °C.

Соответствие спецификациям 3GPP.

Сценарии применения ADMV4801BCCZ

Приложения 5G.

Широкополосная связь.

Тестирование и измерения.

Аэрокосмическая и оборонная промышленность.
