ADAR3002ACBZ — это чип для формирования луча, предназначенный для поляризационных фазированных антенных решеток, с частотой приема от 17,7 ГГц до 21,2 ГГц, 2 лучами и 4 биполярными элементами. Каждый из 16 RF-путей обеспечивает диапазон регулировки усиления ≥31 дБ и регулировку фазы на 360 градусов с разрешением менее ≤0,5 дБ и 5,625 градусов соответственно через блок переменной амплитуды и фазы (VAP). Каждый VAP содержит цифровой ступенчатый аттенюатор (DSA) и фазовый сдвиг (PSU).

Доступ к встроенным регистрам управления и памяти осуществляется через простой 3- или 4-проводной последовательный интерфейс (SPI). Кроме того, SPI может управлять до шестнадцати устройств на одной последовательной линии через четыре адресных вывода. Оперативная память (RAM) может хранить до 256 состояний луча, каждый из которых состоит из 64 состояний для каждой поляризации. Контроллер синхронизации выбирает и продвигает состояния лучей из RAM или FIFO.

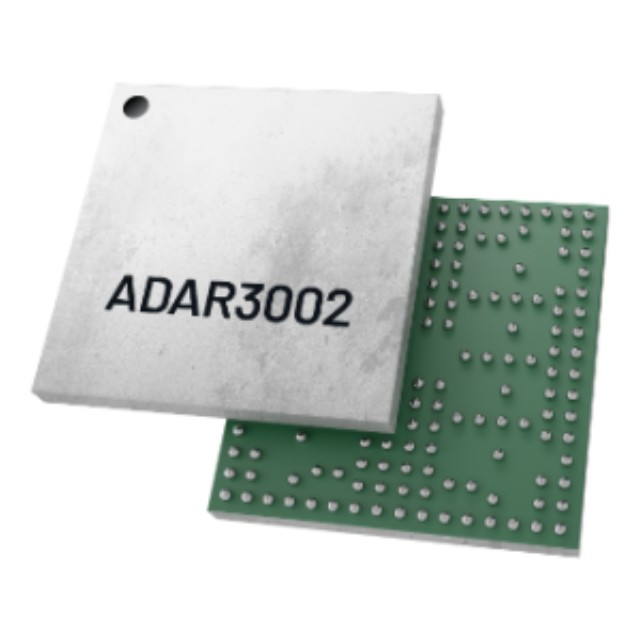

ADAR3002ACBZ использует 176-контактный кристалл размером 6,6 x 6,6 мм в корпусе WLCSP (wafer-level chip-scale package) с номинальным температурным диапазоном от −40 °C до +85 °C.

Применение ADAR3002ACBZ

Мобильные спутниковые коммуникации в Ka-диапазоне

Авиационные станции

Наземные терминалы

Морские терминалы

Основные характеристики ADAR3002ACBZ

Диапазон частот от 17,7 ГГц до 21,2 ГГц

Коэффициент шума (с использованием электронного усиления) = 2,0 дБ

Низкое энергопотребление = 362 мВт (номинальная настройка смещения)

8 программируемых настроек смещения усилителя

Среднеквадратичная погрешность усиления = 0,2 дБ

Среднеквадратичная погрешность фазы = 2,3 градуса

Когерентное усиление при 19,5 ГГц = 25,1 дБ

Все 8 входов управляются

Усиление одного канала при 19,5 ГГц = 7,1 дБ

IIP3 при 19,5 ГГц = -21,6 дБм

IP1dB при 19,5 ГГц = -29,4 дБм

Изоляция перекрестной поляризации = 25 дБ

Диапазон регулировки фазы от 0 до 360 градусов

Шаг/разрешение 5,625 градуса

Диапазон регулировки усиления ≥31 дБ

Разрешение усиления ≤0,5 дБ

Память для хранения 256 предварительно сохраненных положений лучей

64 состояния луча для каждого луча и каждой поляризации

Программируемый пользователем контроллер временных интервалов для выбора состояния луча

Память FIFO для хранения 64 положений лучей

16 состояний луча для каждого луча и каждой поляризации

Переменная длина SPI обеспечивает гибкое и эффективное управление лучами

Обновление, сброс и отключение звука от 1 до 16 апертурных лучей

8-разрядный АЦП для интеграции датчика температуры и вывода AMUX

3-проводной или 4-проводной SPI
