ADMV4821BCCZ — это 5G-беалформинг-устройство на основе кремния-германия (SiGe) для диапазона частот от 24 ГГц до 29,5 ГГц. Это высокоинтегрированное радиочастотное интегральное устройство (RF IC) содержит 16 независимых каналов с функциями передачи и приема. ADMV4821BCCZ поддерживает 8 антенн с горизонтальной поляризацией и 8 антенн с вертикальной поляризацией через общие выводы независимых входов/выходов RFV и RFH.

В режиме передачи входные сигналы RFV и RFH распределяются через два независимых распределителя мощности 1:8 и передаются через восемь независимых соответствующих каналов передачи. В этом режиме каждый канал содержит векторный модулятор (VM) для управления фазой и два цифровых усилителя с переменным коэффициентом усиления (DVGA) для управления амплитудой.

В режиме приема входной сигнал передается через две группы из восьми каналов приема (вертикальных или горизонтальных) и объединяется с помощью отдельного комбайнера 8:1, подключенного к выводу RFV, и отдельного комбайнера 8:1, подключенного к выводу RFH. В этом режиме каждый канал содержит один VM для управления фазой и один DVGA для управления амплитудой.

VM обеспечивает полный диапазон регулировки фазы 360° как в режиме передачи, так и в режиме приема. VM обеспечивает 6-разрядное разрешение, что соответствует шагу фазы 5,625°.

В режиме передачи общий динамический диапазон регулировки DVGA составляет 32,4 дБ. DVGA обеспечивают 5- или 6-разрядное разрешение, что соответствует шагу амплитуды 1,0 дБ или 0,5 дБ.

В режиме приема DVGA позволяет регулировать динамический диапазон на 17,1 дБ. DVGA также обеспечивает 6-разрядное разрешение, что приводит к шагу по амплитуде 0,5 дБ. DVGA обеспечивают плоскую фазовую характеристику во всем диапазоне усиления.

Канал передатчика содержит независимый детектор мощности для обнаружения и калибровки усиления каждого канала, а также несоответствия усиления между каналами. РПГ-порт ADMV4821BCCZ подключается непосредственно к патч-антенне для создания двухполярной миллиметровой 5G-подматрицы.

Пользователи могут программировать ADMV4821 через 3- или 4-проводной последовательный порт (SPI). Встроенный в чип регулятор низкого напряжения (LDO) генерирует питание 1,8 В для схемы SPI, чтобы уменьшить количество необходимых источников питания. Доступно несколько режимов SPI для быстрого запуска и управления в режиме нормальной работы.

Пользователи могут отдельно настраивать амплитуду и фазу каждого канала или одновременно программировать несколько каналов через встроенную память для формирования луча. Встроенная память может хранить до 256 положений луча, которые можно произвольно комбинировать и назначать режимам передатчика или приемника. Кроме того, четыре адресных вывода позволяют управлять до 16 устройств на одной последовательной шине через SPI. Специальные выводы нагрузки горизонтальной и вертикальной поляризации позволяют синхронизировать все устройства в одной матрице. Выводы управления режимами передачи и приема горизонтальной и вертикальной поляризации (TRXV и TRXH) обеспечивают быстрое переключение между режимами передачи и приема.

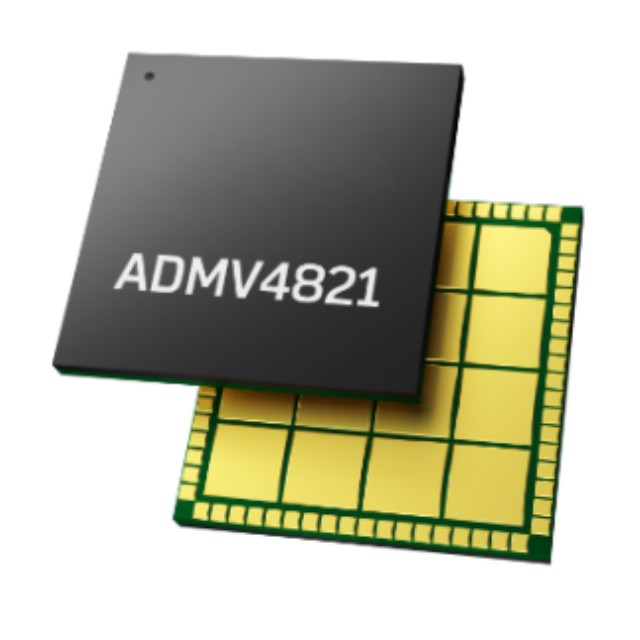

ADMV4821BCCZ выполнен в компактном, термоусиленном корпусе LGA (Land Grid Array) размером 10 мм × 10 мм, соответствующем стандарту RoHS. Рабочий температурный диапазон ADMV4821BCCZ составляет от −40 °C до +95 °C. Корпус LGA позволяет пользователям охлаждать ADMV4821BCCZ с верхней стороны корпуса для наиболее эффективного отвода тепла и обеспечивает гибкость размещения антенны на другой стороне печатной платы (PCB).

Области применения ADMV4821BCCZ

5G-приложения

Широкополосная связь

Тестирование и измерения

Аэрокосмическая и оборонная промышленность

Основные характеристики ADMV4821BCCZ

Диапазон радиочастот: от 24 ГГц до 29,5 ГГц, объединяющий диапазоны n257, n258 и n261 в одном пространстве

16 выбираемых каналов TX

16 выбираемых каналов RX

Горизонтальная и вертикальная поляризация

Согласованные односторонние входы и выходы RF 50 Ом

Управление фазой с помощью векторного модулятора высокого разрешения

Управление амплитудой с помощью DGA высокого разрешения

Температурная компенсация

Хранение положения лучей TX и RX в памяти

Рабочая температура до 95 °C

Соответствие спецификациям 3GPP
