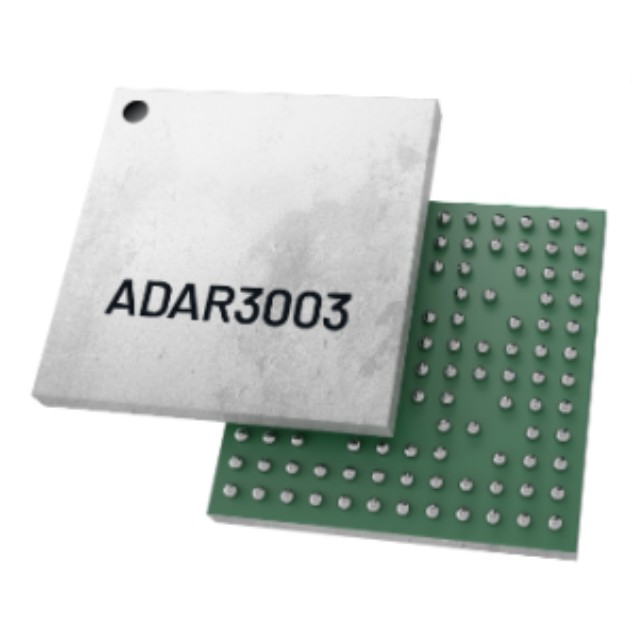

рисунок только для справки.
< >

тип товара:ADAR3003ACBZ

наименование товара:Формирователь луча

бренд:ADI

год выпуска:25+

пакет:WLCSP-128

срок поставки:новый оригинальный

количество запасов: 2000

количество
онлайновый запрос

контакты:

почтовый ящик:

контактный телефон:

название компании:

технический параметр

изготовитель
ADI
модель
ADAR3003ACBZ
упаковка
WLCSP-128
описание
27 ГГц до 31 ГГц, 1 луч и 4 элемента, двойная поляризация, излучающий формирователь луча Ka-диапазона

описание продукции

ADAR3003ACBZ — это чип формирования луча для поляризационных фазированных антенных решеток с частотой излучения от 27 до 31 ГГц, одним входом луча и четырьмя выходами с двумя поляризациями. Каждый из восьми радиочастотных путей проходит через модуль переменной амплитуды и фазы (VAP), обеспечивающий диапазон регулировки усиления ≥31,5 дБ и диапазон регулировки фазы 360°, при этом разрешение по усилению и фазе составляет менее ≤0,5 дБ и 5,625° соответственно. Каждый VAP содержит цифровой ступенчатый аттенюатор (DSA) и фазовый сдвиг (PSU). На выходе каждого канала имеется встроенный детектор радиочастотной мощности с диапазоном измерения 18 дБ.


Доступ ко всем регистрам управления и памяти на кристалле осуществляется через простой 3- или 4-проводной последовательный интерфейс (SPI). Кроме того, SPI может управлять до шестнадцати устройств на одной и той же последовательной линии через четыре адресных контакта. Оперативная память (RAM) может хранить до 128 состояний луча, каждое из которых организовано в 64 состояния поляризации. Встроенный секвенсор выбирает и продвигает состояния луча из RAM или FIFO (первым вошел, первым вышел).


ADAR3003ACBZ использует 128-контактный кристалл размером 5 мм × 5 мм в корпусе WLCSP (wafer-level chip-scale package) с номинальным температурным диапазоном от -40 °C до +85 °C.


Характеристики (ADAR3003ACBZ)

Диапазон радиочастот от 27 ГГц до 31 ГГц

Программируемое смещение усилителя

Диапазон потребляемой мощности (в статическом режиме): от 571 мВт до 805 мВт

Диапазон коэффициента усиления: от 20,8 дБ до 23,3 дБ при 29,2 ГГц

Диапазон выходного P1dB: от 13,1 дБм до 11,8 дБм при 29,2 ГГц

Потребляемая мощность при OP1dB: 1,01 Вт (номинальное смещение)

Характеристики при 29,2 ГГц и номинальном смещении

RMS-погрешность усиления от DSA 0 до DSA-кода 31: 0,98 дБ

RMS-погрешность фазы от PSU-кода 0 до PSU-кода 63: 4,7°

Максимальный коэффициент усиления тракта: 22,7 дБ

OIP3: 20,2 дБм

OP1dB: 12,1 дБм

Выходной PSAT: 14,5 дБм

Выходной NSD: −127,8 дБм/Гц

Коэффициент шума: 22,7 дБ

Изоляция (между элементами): < −30,7 дБ

Диапазон регулировки фазы от 0° до 360

Разрешение фазы 5,625

Диапазон регулировки усиления ≥31,5 дБ

Разрешение усиления ≤0,5 дБ

Программируемый пользователем контроллер временных интервалов, который можно использовать для выбора состояния луча

Память с 128 предварительно сохраненными состояниями луча

64 состояния луча для каждой поляризации луча

FIFO-память с 32 состояниями луча

16 состояний луча для каждой поляризации луча

Переменная длина SPI обеспечивает гибкость и эффективность команд луча

Обновление, сброс и отключение звука, от 1 до 16 лучей

Встроенный 8-разрядный АЦП для датчика температуры и РЧ-детектора

3-проводной или 4-проводной SPI

Корпус: 128 шариков 5 мм × 5 мм WLCSP


Применение (ADAR3003ACBZ)

Мобильные спутниковые коммуникации в Ka-диапазоне

Авиационные станции

Наземные терминалы

Морские терминалы

смежная продукция

модель

фирменный торговец

упаковка

количество

описание

ADAR3002ACBZ

ADI

WLCSP-176

2000

17,7–21,2 ГГц, 2 луча и 4 элемента, двойная поляризация, приемник с формирователем луча в Ka-диапазоне

ADAR3001ABCZ

ADI

BGA

2000

27,5 ГГц – 31 ГГц, 4 луча и 4 элемента, синтезатор лучей Ka-диапазона

ADMV4821BCCZ

ADI

LGA-72

2000

24–29,5 ГГц TX/RX биполярный формирователь луча

ADMV4801BCCZ

ADI

LGA-72

2000

24–29,5 ГГц TX/RX формирователь луча

ADAR3000ABCZ

ADI

BGA

2000

17 ГГц до 22 ГГц, 4 луча и 4 элемента, формирователь лучей в Ka-диапазоне
