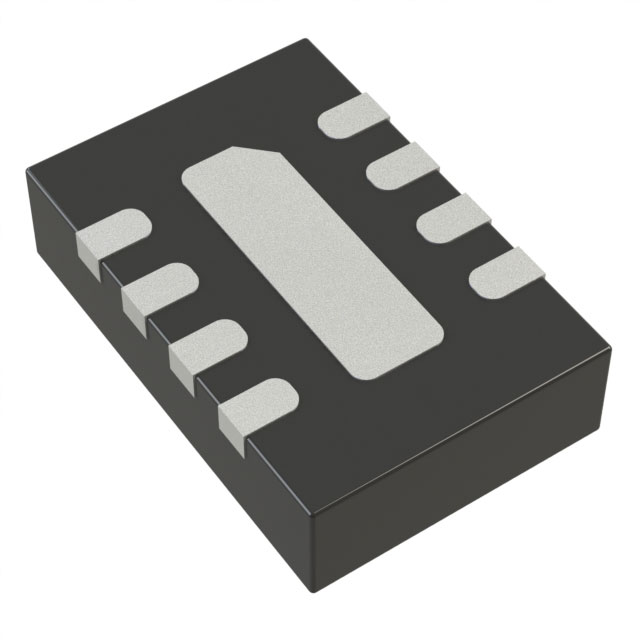

рисунок только для справки.
< >

тип товара:AD8317ACPZ

наименование товара:РЧ-детектор мощности

бренд:ADI

год выпуска:25+

пакет:LFCSP-8

срок поставки:новый оригинальный

количество запасов: 2000

количество
онлайновый запрос

контакты:

почтовый ящик:

контактный телефон:

название компании:

технический параметр

изготовитель
ADI
модель
AD8317ACPZ
упаковка
LFCSP-8
описание
1 МГц до 10 ГГц, 50 дБ логарифмический детектор/контроллер

описание продукции

AD8317ACPZ — это демодулятор-логарифмический усилитель, который точно преобразует входной сигнал RF в соответствующий выходной сигнал в дБ. Он использует технологию постепенной компрессии в цепочке каскадных усилителей, каждый из которых оснащен детекторным блоком. Устройство имеет два режима работы: измерительный и контрольный. Оно обеспечивает точную логарифмическую согласованность для сигналов от 1 МГц до 8 ГГц и может работать на частотах до 10 ГГц. Типичный динамический диапазон входа составляет 55 дБ (относительно 50 Ом) с погрешностью менее ±3 дБ. Время отклика AD8317ACPZ составляет 6 нс/10 нс (время спада/время нарастания), что позволяет обнаруживать импульсные всплески RF с частотой более 50 МГц. При температуре окружающей среды устройство обладает оптимальной стабильностью логарифмического пересечения. Оно питается от источника напряжения 3,0–5,5 В. Типичное энергопотребление составляет 22 мА, а в отключенном состоянии оно может снижаться до 200 мкА.


AD8317ACPZ может быть настроен для подачи управляющего напряжения на усилитель мощности или для предоставления измерительного выхода на выводе VOUT. Поскольку выход может использоваться в контроллерных приложениях, проблема широкополосного шума была специально решена, и его уровень снижен до минимального. В этом режиме управляющее напряжение заданного значения подается на вывод VSET.


Закрытие контура обратной связи через VOUT осуществляется через RF-усилитель, выход которого регулирует выход усилителя до амплитуды, соответствующей VSET. AD8317 может предоставлять выход от 0 В до (VPOS − 0,1 В) через вывод VOUT, что подходит для контроллерных приложений. В качестве измерительного устройства VOUT подключается внешне к VSET для генерации выходного напряжения VOUT, которое является линейной функцией амплитуды RF-входного сигнала в дБ.


Логарифмический наклон составляет -22 мВ/дБ и определяется интерфейсом VSET. При использовании входа INHI пересечение составляет 15 дБм (по отношению к 50 Ом, вход CW). Эти параметры очень стабильны и не изменяются при колебаниях напряжения питания и температуры.


AD8317ACPZ изготовлен по технологии SiGe с биполярным IC и поставляется в корпусе LFCSP 2 мм × 3 мм с 8 выводами. Диапазон рабочих температур составляет от -40 °C до +85 °C.


Применение AD8317ACPZ

Управление заданным значением и контроль уровня PA в RF-передатчиках.

Контроль мощности в радиопередатчиках.

Измерение RSSI в базовых станциях, WLAN, WiMAX и радарах.


Характеристики AD8317ACPZ

Ширина полосы пропускания: от 1 МГц до 10 ГГц

Высокая точность: ±1,0 дБ (во всем диапазоне температур).

Динамический диапазон: 55 дБ (погрешность до 8 ГГц ± 3 дБ).

Температурная стабильность: ±0,5 дБ

Низкошумный выход измерителя/контроллера, VOUT

Время импульсного отклика: 6 нс/10 нс (спуск/подъем)

Компактный размер, корпус LFCSP 2 мм × 3 мм

Питание: от 3,0 В до 5,5 В (22 мА)

Изготовлен по высокоскоростной технологии SiGe
