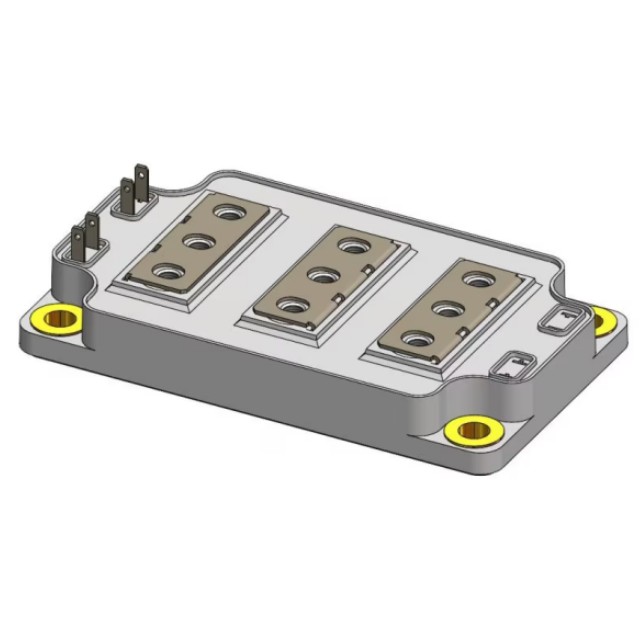

рисунок только для справки.
< >

тип товара:MSCSM70DUM017AG

наименование товара:MSCSM70DUM017AG

Руководство по данным:MSCSM70DUM017AG.pdf

бренд:Microchip

год выпуска:23+

пакет:SP6C

срок поставки:новый оригинальный

количество запасов: 3000

количество
онлайновый запрос

контакты:

почтовый ящик:

контактный телефон:

название компании:

технический параметр

изготовитель
Microchip
модель
MSCSM70DUM017AG
упаковка
SP6C
описание
MOSFET - массив 700В 1021А (Тс) 2750Вт (Тс) Монтаж на шасси

описание продукции

Устройство MSCSM70DUM017AG представляет собой модуль питания 700В/1021А с двумя МОП-транзисторами с общим источником на карбиде кремния (SiC).


Технические характеристики

Свойства устройства MSCSM70DUM017AG:

Технология: карбид кремния (SiC)

Конфигурация: 2 N-канальных (двойных) с общим источником.

Функция FET: -

Напряжение истока стока (Vdss): 700 В

Ток при 25°C - непрерывный сток (Id): 1021A (Tc)

Сопротивление включения (макс.) при различных Id, Vgs: 2,1 миллиома @ 360A, 20V

Vgs(th) при различных Id (max): 2.4V @ 36mA

Заряд затвора (Qg) при различных Vgs (макс.): 1935nC @ 20V

Входная емкость (Ciss) при различных Vds (макс.): 40500pF @ 700V

Мощность - макс: 2750 Вт (Tc)

Рабочая температура: -40°C ~ 175°C (TJ)

Тип монтажа: монтаж на шасси

Упаковка / корпус: модуль

Комплект поставки устройства: -

Номер основной детали: MSCSM70


Характеристики

Ниже перечислены основные характеристики устройства MSCSM70DUM017AG:

-Силовые МОП-транзисторы SiC.

-Низкий RDS (в открытом состоянии)

-Высокотемпературные характеристики

-Кельвиновый источник питания для простого управления

-Низкая паразитная индуктивность

-Высокоинтегрированные

-Подложка из нитрида алюминия (AlN) для улучшения тепловых характеристик

-М5 разъем питания


Преимущества

Ниже перечислены преимущества устройств MSCSM70DUM017AG:

-Отличная производительность при работе на высоких частотах

-Прямой монтаж на теплоотвод (изолированный корпус)

-Низкое тепловое сопротивление между спаем и корпусом

-Низкий профиль

-Соответствие требованиям директивы RoHS


Применение

Устройства MSCSM70DUM017AG применяются в следующих областях:

-Коммутация переменного тока

-Источники питания с переключаемым режимом

-Источники бесперебойного питания
