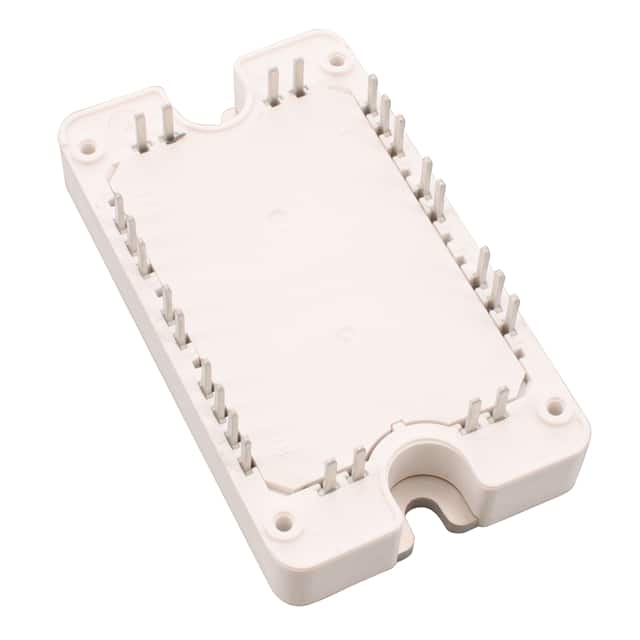

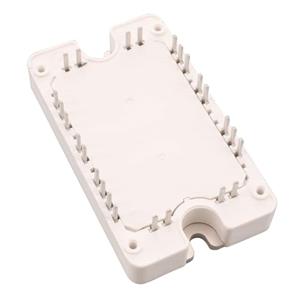

рисунок только для справки.
< >

тип товара:MSCSM120HM50CT3AG

наименование товара:MSCSM120HM50CT3AG

Руководство по данным:MSCSM120HM50CT3AG.pdf

бренд:Microchip

год выпуска:23+

пакет:SP3F

срок поставки:новый оригинальный

количество запасов: 3000

количество
онлайновый запрос

контакты:

почтовый ящик:

контактный телефон:

название компании:

технический параметр

изготовитель
Microchip
модель
MSCSM120HM50CT3AG
упаковка
SP3F
описание
MOSFET - массив 1200 В (1,2 кВ) 55 А (Тс) 245 Вт (Тс) Шасси SP3F

описание продукции

Устройство MSCSM120HM50CT3AG представляет собой полномостовой силовой модуль 1200 В/55 А на основе карбида кремния (SiC).


Параметры устройства MSCSM120HM50CT3AG:

Технология: карбид кремния (SiC)

Конфигурация: 4 N-канала

Функция FET: -

Напряжение истока стока (Vdss): 1200 В (1,2 кВ)

Ток при 25°C - непрерывный сток (Id): 55A (Tc)

Сопротивление включения (max) при различных Id, Vgs: 50 миллиом @ 40A, 20V

Vgs(th) при различных Id (max): 2.7V @ 1mA

Заряд затвора (Qg) при различных Vgs (макс.): 137nC @ 20V

Входная емкость (Ciss) при различных Vds (макс.): 1990pF @ 1000V

Мощность - макс: 245 Вт (Tc)

Рабочая температура: -40°C ~ 175°C (TJ)

Тип монтажа: монтаж на шасси

Упаковка / корпус: модуль

Комплект поставки устройства: SP3F

Номер основной детали: MSCSM120


Преимущества

Ниже перечислены преимущества устройства MSCSM120HM50CT3AG

- Мощный, высокоэффективный преобразователь и инвертор

- Отличные характеристики при работе на высоких частотах

- Прямой монтаж на теплоотвод (изолированный корпус)

- Низкое тепловое сопротивление между спаями и корпусом

- Паяные выводы для питания и сигнала для простого монтажа на печатную плату

- Низкий профиль

- Соответствует требованиям RoHS


Области применения

Устройства MSCSM120HM50CT3AG предназначены для использования в следующих приложениях:

- Источники бесперебойного питания

- Источники питания в режиме переключения

- Двигатели и тяговые приводы электромобилей

- Сварочные преобразователи
