AD4858BBCZ - это полностью буферизованная 8-канальная система сбора данных (ССД) с синхронной выборкой, 20-разрядной разрядностью и частотой 1 MSPS с дифференциальными входами с широким диапазоном синфазного сигнала. AD4858 питается от источника с низким напряжением 5 В, имеет гибкий входной буферный источник питания и использует прецизионный внутренний опорный буфер с низким дрейфом, что позволяет независимо настраивать диапазоны SoftSpan для каждого канала в соответствии с размахом собственного сигнала. Для минимизации дополнительной обработки внешнего сигнала используются прецизионные внутренние опорные буферы с низким дрейфом. Для дальнейшего увеличения динамического диапазона одиночного преобразования в AD4858 используется технология Seamless High Dynamic Range (SHDR). При включении этой технологии коэффициент усиления входного тракта канала автоматически оптимизируется от выборки к выборке, что позволяет минимизировать шумы преобразователя на основе каждой выборки без ухудшения линейности.

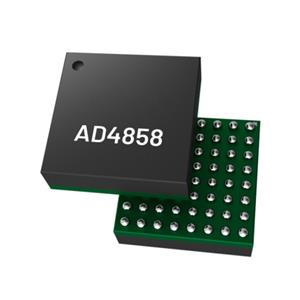

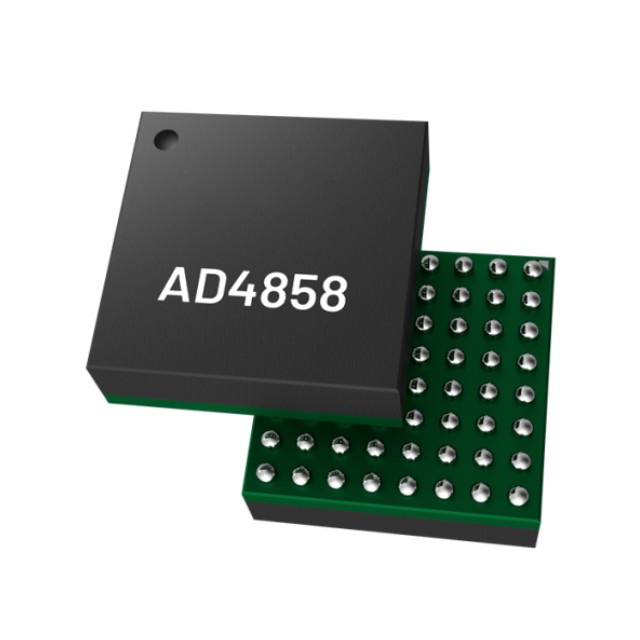

AD4858BBCZ выполнен в виде 64-выводной матрицы с шариковой решеткой (BGA) размером 7,00 мм × 7,00 мм, включая все критические конденсаторы питания и опорного шунтирования, что позволяет минимизировать занимаемую площадь и количество компонентов в общем решении и уменьшить чувствительность к разводке печатной платы (PCB). Они работают в диапазоне температур от -40°C до +125°C.

Особенности продукта

Полноценная 20-разрядная система сбора данных

8 каналов с внутренней буферизацией для одновременной выборки

Пропускная способность 1 MSPS на канал

Дифференциальные входы с широким диапазоном общего режима

Типовой входной ток утечки ±75 пА при 25°C

Время установления ступени полномасштабного входного сигнала < 300 нс

Встроенный опорный и опорный буфер (4,096 В)

Встроенные развязывающие конденсаторы источника питания

45 мВт на канал при 1 MSPS, мощность зависит от пропускной способности

Минимальное внешнее формирование сигнала

Бесшовный высокий динамический диапазон

Автоматический диапазон усиления на выборку и на канал

Удерживает уровень ppm INL

Диапазон входных сигналов SoftSpan на канал, биполярный или униполярный

±40 В, ±25 В, ±20 В, ±12,5 В, ±10 В, ±6,25 В, ±5 В, ±2,5 В

От 0 В до 40 В, 25 В, 20 В, 12,5 В, 10 В, 6,25 В, 5 В, 2,5 В

Допуск на перегрузку по входу Rail-to-rail

Высокая производительность

INL: типичное значение ±160 мкВ (диапазон ±40 В)

SNR: 97,2 дБ при однократном преобразовании (диапазон ±40 В)

DR: 111,4 дБ типовое однократное преобразование (диапазон ±40 В)

Общие гармонические искажения -117 дБ, типичные (диапазон ±40 В)

CMRR: 120 дБ.

Цифровая гибкость

Последовательные входы и выходы SPI CMOS (0,9...5,25 В) и LVDS

Опциональная 24-разрядная передискретизация цифрового среднего значения

Выбираемые коррекция смещения, усиления и фазы

Подложка BGA размером 7,00 мм × 7,00 мм, 64 шарика.

Области применения

Автоматизированное испытательное оборудование

Авионика и аэрокосмическая промышленность

Приборы и системы управления

Производство полупроводников

Испытания и измерения
