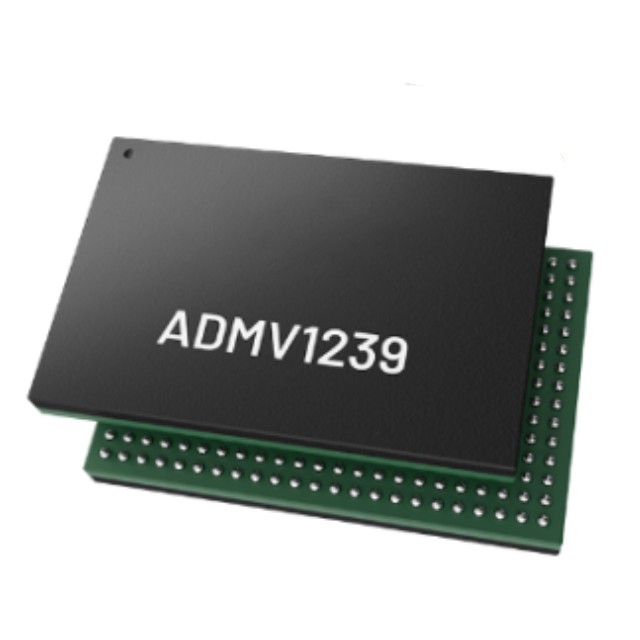

ADMV1239BBCZ — это интегрированный в одном чипе двухканальный преобразователь частоты вверх, двухканальный преобразователь частоты вниз и формирователь луча для mmW 5G с частотой от 37,0 ГГц до 43,5 ГГц. Радиочастотная интегральная схема (RFIC) имеет конфигурацию 2x8 и объединяет два потока передачи/приема (2T2R) и 16 независимых каналов формирования луча TX и RX, поддерживая однополярные и двухполярные массивы.

Встроенный переключатель передачи/приема соединяет RF-выход повышающего преобразователя и RF-вход понижающего преобразователя каждой поляризации с восемью независимыми каналами через распределитель/синтезатор мощности 1:8.

ADMV1239BBCZ использует компактный корпус с шариковым решетчатым массивом на уровне чипа. ADMV1239BBCZ работает в диапазоне температур корпуса (TC) от −40 °C до +95 °C. Такой корпус обеспечивает эффективное рассеивание тепла с верхней части ADMV1239BBCZ и позволяет гибко размещать антенну на другой стороне печатной платы (PCB).

Характеристики продукта ADMV1239BBCZ

Встроенный 16-канальный (2x8) формирователь лучей, сопряженный с 2-канальным передатчиком (TX) и 2-канальным приемником (RX) с преобразователем частоты вверх/вниз (UDC)

Диапазон RF: от 37,0 ГГц до 43,5 ГГц

Цепочка умножения частоты LO x4

Дополнительный внешний фильтр для подавления паразитных сигналов

Значительное снижение энергопотребления каждого канала формирователя луча по сравнению с предыдущим поколением

16 настраиваемых каналов TX и RX

Двойная поляризация, 8 горизонтальных и 8 вертикальных каналов в паре с независимым UDC

Соответствие 50 Ом, односторонний вход/выход RF и односторонний вход LO

Быстрое переключение TDD (с помощью вывода TRX_x)

Встроенный датчик температуры для автоматической температурной компенсации и настройки усиления RX и TX

Память для хранения положения лучей TX и RX

NVM для калибровки фазы и усиления

Режим повышения частоты

Подавление боковых полос и оптимизация пропускания несущей

Огибающий детектор для калибровки пропускания LO

Одноканальный детектор мощности

Режим понижения частоты

Встроенная схема обнаружения перегрузки отдельного канала RX

3-проводная или 4-проводная SPI Поддержка тактовой частоты SPI до 133 МГц

Применение продукта ADMV1239BBCZ

Применение mmW 5G

Широкополосная связь
