32-битный микроконтроллер STM32U535RET6: MCU Arm Cortex-M33 с ультранизким энергопотреблением, FPU, TrustZone, 160 МГц, 512 Кбайт флеш-памяти

Описание STM32U535RET6

Устройства STM32U535RET6 принадлежат к семейству микроконтроллеров с ультранизким энергопотреблением (серия STM32U5) и основаны на высокопроизводительном 32-битном RISC-ядре Arm® Cortex®-M33. Они работают на частоте до 160 МГц.

Ядра Cortex®-M33 оснащены блоком FPU (Floating Point Unit) с одинарной точностью, который поддерживает все инструкции Arm® по обработке данных с одинарной точностью и все типы данных.

Ядро Cortex®-M33 также реализует полный набор инструкций DSP (Digital Signal Processing) и MPU (Memory Protection Units) для повышения безопасности приложений.

Устройства оснащены высокоскоростной памятью (до 512 КБ Flash и 274 КБ SRAM), интерфейсом Octo-SPI Flash, большим количеством расширенных входов/выходов и периферийными устройствами, подключенными к трем шинам APB, трем шинам AHB и матрице 32-битных шин multi-AHB.

Особенности STM32U535RET6

Сверхнизкое энергопотребление благодаря FlexPowerControl

- Питание от 1,71 В до 3,6 В

- Температурный диапазон от 40 °C до +85/125 °C

- Автономный фоновый режим с низким энергопотреблением (LPBAM): автономная периферия с DMA до режима Stop 2

- Режим VBAT: питание РТК, 32 x 32-битных резервных регистров и 2-килобайтной резервной SRAM

- Режим выключения 90 нА (23 контакта пробуждения)

- 200 нА Режим ожидания (23 вывода пробуждения)

- 370 нА Режим ожидания с RTC

- 1,4 мкА Режим остановки 3 с 16-Кбайт SRAM

- 2,2 мкА Режим остановки 3 с полной памятью SRAM

- 3,0 мкА Режим остановки 2 с 16-байтовой SRAM

- 4,6 мкА Режим остановки 2 с полной SRAM

- 16,3 мкА/МГц в режиме работы при 3,3 В

Ядро

- 32-битные процессоры Arm® Cortex®-M33, MPU, DSP и FPU с TrustZone®.

Технические характеристики STM32U535RET6 ARM® Cortex®-M33 STM32U5 микроконтроллер IC 32-бит 160MHz 512KB (512K x 8) Flash 64-LQFP (10x10)

Производитель: STMicroelectronics

Семейство: STM32U5

Основной процессор: ARM® Cortex®-M33

Спецификация ядра: 32-битный

Скорость: 160 МГц

Возможности подключения: CANbus, I2C, IrDA, LINbus, SAI, Smart Card, SPDIF, SPI, UART/USART, USB

Периферийные устройства: обнаружение/сброс пониженного напряжения, DMA, ШИМ управления двигателем, POR, PWM, WDT

Количество входов/выходов: 51

Объем памяти программ: 512 КБ (512К x 8)

Тип памяти программ: флэш-память

Размер оперативной памяти: 274K x 8

Напряжение питания (Vcc/Vdd): 1.71V ~ 3.6V

Преобразователь данных: A/D 17x12/14b SAR; D/A 2x12b

Тип генератора: внутренний

Рабочая температура: -40°C ~ 85°C (TA)

Тип монтажа: поверхностный монтаж

Комплект поставки: 64-LQFP (10x10)

Упаковка/корпус: 64-LQFP

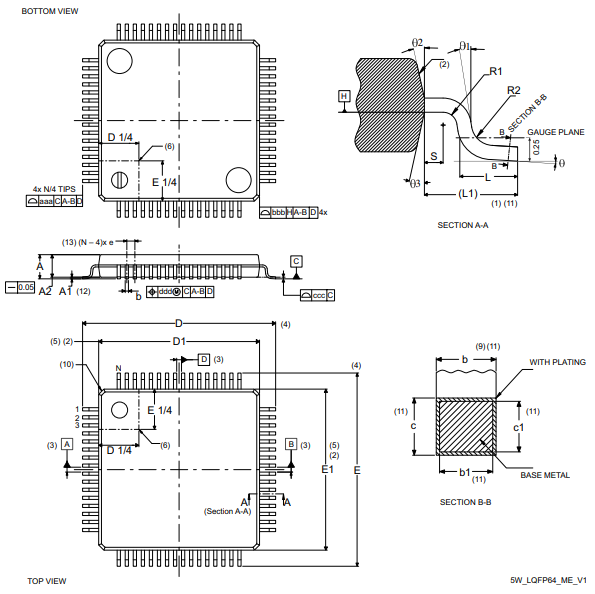

Информация о корпусе LQFP64 (5 Вт)

Этот LQFP представляет собой 64-контактный плоский четырехслойный пакет размером 10 x 10 мм.
