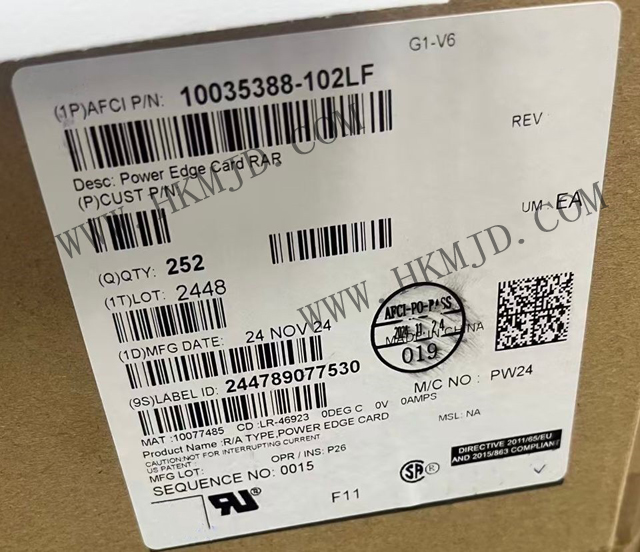

10035388-102LF: Край платы питания, разъем питания, 2 x 25P STB под прямым углом

Обзор (10035388-102LF)

Разъем Power Card Edge - это экономичная система для вывода питания постоянного тока от встроенных источников питания переменного/постоянного тока или распределения питания между печатными платами в шасси. Узкий корпус разъема способствует максимальному увеличению воздушного потока для улучшения охлаждения и идеально подходит для использования на распределительных платах в стоечных серверах высотой 1U или сборках резервных источников питания высотой 1U.

Смежные контакты питания расположены на расстоянии 2,54 мм друг от друга вдоль края платы. Силовые контакты изготовлены из медного сплава с высокой проводимостью. Каждый силовой контакт рассчитан на ток до 7 А, измеренный при повышении температуры на 30 °C в неподвижном воздухе. Сигнальные контакты расположены на расстоянии 1,27 мм друг от друга.

Семейство разъемов включает варианты с прямым углом, вертикальным или параллельным паяным соединением и полным набором силовых контактов. Варианты с прямым углом также включают версии, в которых сигнальные контакты питания и управления питанием или силовые контакты и встроенные порты ввода переменного тока в одном разъеме.

Особенности и преимущества (10035388-102LF)

- Цельная конструкция с картонной кромкой обеспечивает экономически эффективную передачу энергии до 7 А на каждый силовой контакт

- Корпус разъема Arrowhead позволяет устанавливать серверы и блоки питания высотой 1U

- Низкопрофильная конструкция помогает максимально увеличить поток воздуха для охлаждения системы

- Сигналы и питание могут быть объединены в одном угловом разъеме для поддержки управления питанием и распределения питания

- Интегрированная конструкция разъемов упрощает сборку платы

- Линейка прямоугольных продуктов включает версии с формованными стойками или металлическими вилочными замками для фиксации

- Крестообразные разъемы оснащены монтажными ушками для надежного крепления к печатной плате

- Дополнительные порты для подключения кабеля переменного тока позволяют использовать сквозные решения

- Конструкция, соответствующая требованиям RoHS, отвечает экологическим нормам

Технические характеристики (10035388-102LF)

Производитель: Amphenol ICC (FCI)

Серия: Power Edge

Упаковка: лоток

Статус детали: в продаже

Тип карты: неуказанный - двусторонний

Мужская и женская: Женская

Количество позиций: 50 (Power)

Толщина карты: 0,062» (1,57 мм)

Количество рядов: 2

Расстояние между строками: 0,100» (2,54 мм)

Считывание: двойное

Тип монтажа: сквозное отверстие, под прямым углом

Торцевые соединения: пайка

Материал контактов: Медный сплав

Отделка контактов: Золотое покрытие

Толщина контактной поверхности: 30,0 мкн (0,76 мкм)

Тип контакта: Консольный

Цвет: черный

Рабочая температура: -5°C ~ 105°C

Материал - изоляция: термопластик

Целевые рынки/применения (10035388-102LF)

- Сервер

- Хранилище

- Телекоммуникации

- Дата-ком/сетевые технологии
