TMS320C6748EZWT4 DSP с фиксированной точкой и плавающей точкой представляет собой процессор приложений с низким энергопотреблением, основанный на ядре C674x DSP. Этот DSP потребляет гораздо меньше энергии, чем другие DSP платформы TMS320C6000 ™. С этим устройством производители оригинального оборудования (OEM) и производители оригинального дизайна (ODM) могут быстро вывести свою продукцию на рынок. Устройства C6748 в полной мере используют гибкость полностью интегрированного гибридного процессорного решения, надежную операционную систему, богатый пользовательский интерфейс и устройства с высокой производительностью процессора.

Продукция: tms320c6748ezt4

Ядро: C674x

Тип: фиксированная точка/плавающая точка DSP

Частота: 456мгц

Инкапсуляция: NFBGA-361

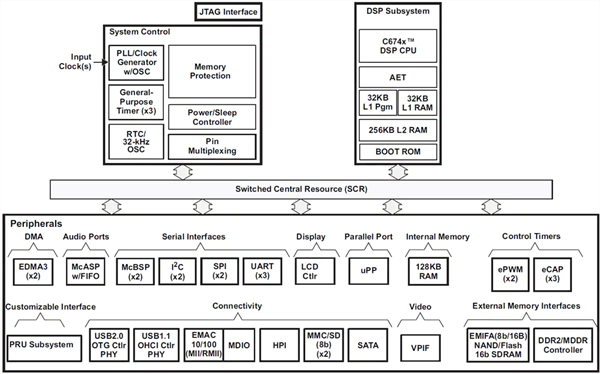

Функциональная схема:

Характеристика:

375 и 456mz C674x фиксированные и плавающие точки VLIW DSP

Функция набора команд C674x

Супермножество C67x+ и C64x+ISA

До 3648 MIPS и 2746 MFLOPS

Адресация по байтам (8, 16, 32 и 64 бит данных)

8 - разрядная защита

Извлечение, настройка, опустошение поля битов

Нормализация, насыщение, количество бит

Компактные 16 - битные команды

Двухступенчатая буферная архитектура памяти C674x

32KB L1P программы RAM/ кэш

32KB L1D данные RAM/ кэш

256KB L2 объединяется для отображения RAM/ кэш

Гибкий сегмент RAM/ кэш (L1 и L2)

Дополнительный контроллер доступа к прямой памяти

Ядро TMS320C674x плавучей точки VLIW DSP

Архитектура памяти с неровной поддержкой

64 универсальных регистра (32 бита)

6 функциональных блоков ALU (32 и 40 бит)

Две функциональные единицы умножения

Сжатие команд уменьшает размеры кода

Все необходимые условия для инструкций

Возьмите аппаратную поддержку для циклической операции модуля

Работает в защитном режиме

Дополнительная поддержка ложного обнаружения и переориентации программы

Поддержка программного обеспечения

TI DSP BIOS

Чипы поддерживают библиотеку и библиотеку DSP

128 кб оперативной памяти

1.8V или 3,3 V LVCMOS I/O (за исключением USB и интерфейса DDR2)

Два внешних интерфейса памяти

EMIFA

DDR2/ мобильный контроллер памяти DDR

Три конфигурируемых модуля UART типа 16550

Контроллер LCD

Два последовательных внешних интерфейса (SPI), каждый из которых имеет несколько вариантов чипа

2 мультимедийных карты (MMC)/ безопасные цифровые (SD) карты с секретными данными ввода /O (SDIO)

Двум господ/изнутр интегральн схем (I2C Bus ™)

HPI (HPI), который реализует высокую пропускную линию через многоканальный многоканальный адрес с 16 - битной шириной

Программируемая модульная подсистема реального времени (PRUSS)

USB 1.1 OHCI (главный компьютер), интегрированная PHY (usb 1)

USB 2.0 OTG порт с интегрированной PHY (USB0)

Многоканальный звуковой последовательный порт (McASP)

Двухканальный буферный последовательный порт (McBSP)

10/100Mbps ethernet MAC (EMAC)

Порт видео (VPIF)

Универсальный параллельный порт (uPP)

Контроллер последовательной ATA (SATA)

Часы реального времени (RTC), с осцилляторами 32kHz и независимыми путями питания

Три 64 - битных универсальных таймера (настроенных на два 32 - битных таймера)

64 - битный универсальный сторожевой таймер.

Два модулятора с расширенной способностью с высоким разрешением (eHRPWM)

Три 32 - битных модуля усиленного захвата (eCAP)

инкапсуляц

361 - я сварочная шаровая решётка (PBGA) (ZCE суфикс), расстояние между 0,65 мм

361 сварочный шар без свинца PBGA (ZWT суфикс), расстояние между 0,80 мм

Коммерческий, расширенный или промышленный уровень температуры

Приложение:

Анализ деньг

биоидентификация

Машинное зрение (нижняя часть)
