Компания Shenzhen Mingjiada Electronics Co., Ltd., являющаяся профессиональным дистрибьютором электронных компонентов, предлагает в наличии высокопроизводительный N-канальный силовой MOSFET BSZ520N15NS3G от Infineon.

Описание продукта

Infineon BSZ520N15NS3G — это N-канальный силовой MOSFET, относящийся к серии OptiMOS™ 3, в корпусе TDSON-8 (3,3 × 3,3 мм), который подходит для применения в высокоэффективных преобразователях питания, приводах двигателей и автомобильной электронике.

BSZ520N15NS3G является представительным продуктом серии OptiMOS™ 3 компании Infineon, его основные преимущества включают:

Сверхнизкое сопротивление в открытом состоянии: типичное значение всего 20 мОм, максимальное значение 42 мОм при 10 В, что на 40 % ниже, чем у конкурентов

Высокая токовая нагрузка: непрерывный ток стока 21 А, импульсный ток до 52 А

Быстрое переключение: время нарастания 5 нс, время спада 3 нс, значительное снижение потерь при переключении

Высокий уровень напряжения: напряжение сток-исток (VDS) 150 В, подходит для систем с напряжением 48–80 В

Компактный корпус: корпус TSDSON-8 размером 3,3 × 3,3 мм, экономия места на печатной плате

Широкий диапазон рабочих температур: диапазон температур затвора от -55 °C до +150 °C, отвечает требованиям жестких условий эксплуатации

Соответствие экологическим нормам: соответствует стандарту RoHS, безгалогенная конструкция

Параметры BSZ520N15NS3G:

Производитель:    Infineon

Тип продукта:    MOSFET

Технология:    Si

Тип монтажа:    SMD/SMT

Корпус / коробка:    TSDSON-8

Полярность транзистора:    N-канал

Количество каналов:    1 канал

Vds — напряжение пробоя сток-исток:    150 В

Id — постоянный ток стока:    21 А

Rds On — сопротивление сток-исток:    42 мОм

Vgs — напряжение затвор-исток: - 20 В, + 20 В

Vgs th-пороговое напряжение затвор-исток:    2 В

Qg-заряд затвора:    12 нКл

Минимальная рабочая температура:    - 55 °C

Максимальная рабочая температура:    + 150 °C

Pd-потребляемая мощность:    57 Вт

BSZ520N15NS3G широко используется в следующих областях:

Управление питанием: например, преобразователи DC-DC, адаптеры питания AC-DC, зарядные устройства, ИБП и т. д.

Управление двигателями: подходит для привода сервомоторов, привода двигателей постоянного тока, привода шаговых двигателей и т. д.

Автомобильная электроника: может использоваться в системах управления батареями, системах управления двигателями, системах зарядки и т. д.

Промышленная автоматизация: подходит для промышленных систем управления, электрооборудования, автоматического оборудования и т. д.

Компания Mingjiada Electronics, являясь профессиональным дистрибьютором компонентов, предоставляет услуги по поставке BSZ520N15NS3G со склада:

Состояние запасов: поставка со склада, поддержка запросов на образцы и оптовые закупки.

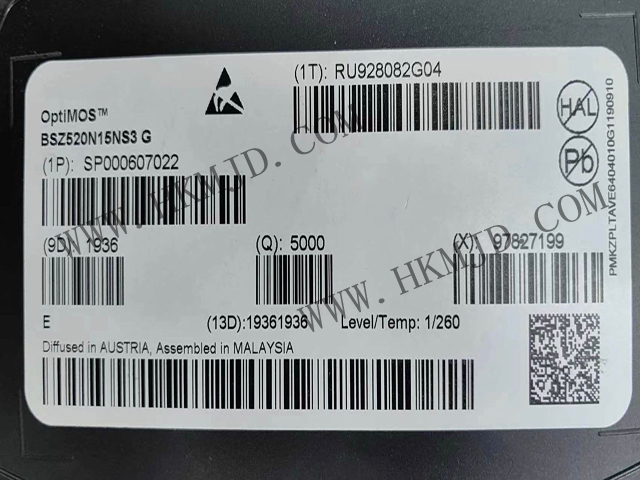

Упаковка: стандартная упаковка в рулонах (TR), оригинальная упаковка завода-изготовителя.

Гарантия качества: оригинальная продукция завода-изготовителя, полная прослеживаемость цепочки поставок.

Для получения более подробной информации или ценового предложения, пожалуйста, свяжитесь с нашей командой продаж.
