TMS320F2802PZQ представляет собой автомобильный 32-разрядный MCU C2000 ™ с частотой 100 МГц, 64 КБ флэш-памяти и 6-канальным ШИМ.

Инструкции:

TMS320F2802-Q1 является частью высокоинтегрированных, высокоэффективных решений, разработанных для обеспечения жесткого контроля за применением. Устройство использует низкоэнергоёмкие ядра 1,8 V, 3,3 V ввода/вывода и высокопроизводительные технологии CMOS.

Параметры:

Продукт: TMS320F2802PZQ

Процессор: C28x

Спецификация ядра: 32 - битное мононуклеоз

Скорость: 100мгц

* CANbus, I2C, SCI, SPI, UART/USART

* POR, PWM, WDT

Число ввода/вывода: 35

Емкость памяти программы: 64KB (32K x 16)

Тип программного накопителя: флешка

Емкость EEPROM

Размер RAM: 6K x 16

Напряжение — электроснабжение (Vcc/Vdd) : 1,71 V — 1,89 V

Преобразователь данных: A/D 16x12b

Тип генератора: внутри

Температур работ: - 40 ° C - 125 ° C (та)

Уровень: автомобильный уровень

Квалификация: AEC-Q100

Тип установки: тип поверхностной наклейки

Упаковка оборудования поставщика: 100-LQFP (14x14)

Инкапсуляция/оболочка: 100-LQFP

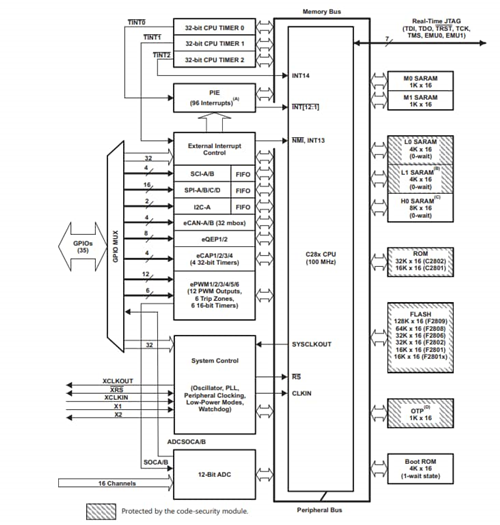

Рамка:

Характеристика:

Высокопроизводительная статическая технология CMOS

100мгц (время цикла 10 н)

60 МГЦ (время цикла 16,67 нс)

Низкий расход энергии (1,8 V ядра, 3,3 V ввода/вывода)

Поддерживайте сканирование границ JTAG

Стандарт IEEE 1149.1 — 1990 стандартные тесты для доступа к порту и архитектуре сканирования границ

Высокопроизводительный процессор (TMS320C28x)

16 на 16 и 32 на 32 на мак

16 на 16 мак

Архитектура магистрали гарварда

Последовательная операция

Быстрое прерывание ответа и обработки

Модель программирования единой памяти

Эффективный код (использующий C/ c ++ и ассембционный язык)

Память на пластинах

F2809:128K на 16 флеш-накопитель, 18K на 16 SARAM

F2808:64K на 16 - й флешке, 18K на 16 - й саре

F2806:32K на 16 флеш-накопитель, 10K на 16 SARAM

F2802:32K на 16 флеш-накопитель, 6K на 16 SARAM

F2801:16K на 16 флеш-памяти, 6K на 16 SARAM

F2801x: 16K на 16 флешке, 6K на 16 SARAM

1K на 16 отп ром (только для флеш-накопителей)

C2802:32K x16 m, 6K x16 SARAM

C2801:16K x16 m, 6K x16 SARAM

Направляем ром (4K на 16)

Система управления программами (через SCI, SPI, CAN, I2C и параллельный ввод /O)

Нормальная математическая таблица

Часы и системный контроль

Генератор на куске

Модуль таймера сторожевой собаки

Один GPIO A может быть соединён с одним из трёх внешних разрывов ядра

Поддержка расширения (PIE) по всем 43 внешним прерываниям

Последовательность байтов: байт с малым концом

128 - битный ключ/замок безопасности

Защита флешки /OTP/L0/L1 блок

Предотвращение инверсии прошивки

Три 32 - битных таймера процессора

Усиленный внешний контроль

До 16 выходов на PWM

До шести выходов HRPWM при разрешении 150ps MEP

До четырёх входных входов

До двух интерфейсов ортогональных кодеров

До шести 32 - битных /6 - битных таймеров

Последовательный порт снаружи

До 4 модулей SPI

До 2 модулей SCI (UART)

Существует до двух модулей CAN

Внутренняя интегральная схема (I2C) шина

12 - й округ, 16 - й канал

Канал 2 на 8 вводит мультиплексор

Два образца на хранение

Одиночное/синхронное преобразование

Скорость перевода:

80ns - 12,5 MSPS (только F2809)

160ns - 6.25MSPS (280x)

267ns - 3.75MSPS (F2801x)

Внутренний или внешний базис

До 35 мультиплексных маршрутов с функцией входного фильтра и программируемой индивидуальной загрузкой GPIO

Высшие эмуляционные характеристики

Анализ и функции разлома

Отладка в реальном времени через оборудование

Поддержка развития

ANSI C/ c ++ компилятор/компилятор/компилятор/соединитель

Code Composer Studio ™ IDE проект пример исходн код

SYS/BIOS

Цифровое управление электромотором и библиотека цифровых источников питания

Режим низкого энергопотребления, экономит энергию

Поддерживаем режим бездейства, ожидания, остановки

Отключить отдельные внешние часы

Вариант упаковки

Тонкая плоская четырехгранная упаковка (PZ)

MicroStar BGA ™ (GGM, ZGM)

Температурный выбор

A: - 40 ° C до 85 ° C (tschechisch, GGM, ZGM)

S: - 40 ° C до 125 ° C (tschechisch, GGM, ZGM)

Кью: - 40 ° C до 125 ° C (tschechisch)

(сертификат AEC-Q100 для использования в автомобильных приложениях)

Приложение:

Электромеханический привод и управление

Цифровой источник питания
