ADMV4928BBCZ представляет собой кремниевый (SOI) луч на изоляторе, 37,0 ГГц до 43,5 ГГц, ммВт 5G. Радиочастотные интегральные схемы (RFIC) очень интегрированы и содержат 16 независимых каналов передачи и приема. ADMV4928 поддерживает восемь горизонтальных и восемь вертикально поляризованных антенн с независимыми входами/выходами RFV и RFH.

ADMV4928 можно программировать с помощью последовательного портового интерфейса 3 - й или 4 - й линии (SPI). Интегральная диссоциативная диссоциация (LDO) стабилизатора может генерировать 1,0 V напряжение для SPI схем, тем самым понизив необходимое количество полей питания.

ADMV4928 предоставляет различные модели SPI, которые могут быть быстры и управляемы в течение нормального рабочего времени. Можно установить отдельные амплитуды и фазы каждого канала и одновременно программировать несколько каналов для формирования луча. Внутрипластинное запоминающее устройство может хранить до 2048 позиций луча, которые могут быть распределены по горизонтальным и вертикальным каналам в режиме передачи или приема.

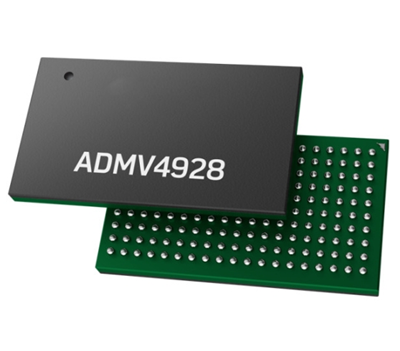

Продукт: ADMV4928BBCZ

Инкапсуляция: BGA-239

Тип: формирование луча

Характеристики:

Диапазон RF: 37,0 ГГЦ — 43,5 ГГЦ

Экспортная мощность > 11,5 dBm (3% EVM, 400 MHz 64 QAM 5G NR формы волн, всего 340 мw на Один канал)

Полная функциональность реализуется при помощи 5G NR, WiFi 5, WiFi 6 и CPE UL

Производительность EVM не уменьшается при частоте канала 5G NR

16 настроенных каналов запуска и приема

Двойная поляризация, восемь горизонтальных и восемь вертикальных каналов

Время переключения скоростного TDD (используйте тростник TRX_x)

Совпаден 50 Ωm, рф на одн сторон ввод и вывод

Индивидуальный трансмиттер-датчик мощности и датчик температуры

Интегральный канал приема перегружен системой обнаружения

Высокое разрешение, 6 бит VM для управления фазой

Высокое разрешение, 6 бит и 5 бит DVGA используются для управления амплитудой

Память используется для 2048 совместных позиций пуска и приема луча

NVM используется для фазовой и усиленной калибровки

Требуется двойное питание: 1,8 V и 1,2 V (стабилизаторы LDO в интегральных чипах обеспечивают 1,0 V)

SPI типа 3 или 4 поддерживает скорость часов SPI до 133 МГЦ (см.

Инкапсуляция 239 штангов, 10 мм на 7 мм, CSP_BGA

Приложение:

• применение mmW 5G

• широкополосная связь
