ADMV1228BBCZ представляет собой двухканальный преобразователь частоты от 24,0 ГГц до 29,5 ГГц, mmW 5G, двухканальный преобразователь частоты вниз и формирователь луча, интегрированный на одном чипе. Радиочастотная интегральная схема (RFIC) имеет конфигурацию 2x8, которая объединяет два потока передачи/приема (2T2R) и 16 независимых каналов формирования луча TX и RX и поддерживает одно- и двухполяризованные конструкции массива.

Передающий переключатель внутри диска соединяет каждый поляризованный преобразователь частоты RF и нижний преобразователь частоты RF с восемью отдельными каналами с помощью 1:8 распределителя мощности/синта.

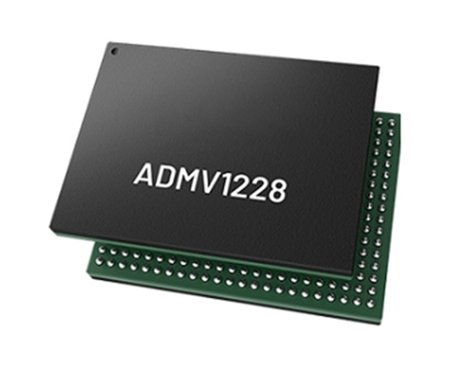

Продукт: ADMV1228BBCZ

Упаковка: BGA

Тип: формирование луча

Приложение:

Приложение mmW 5G

Широкополосная связь

Характеристика:

Интегрированный 16 (2x8) формирующий луч канала, соединяется с 2 - канальным передатчиком (TX) и 2 - канальным приемником (RX) канала (UDC)

Диапазон RF: от 24,0 ГГЦ до 29,5 ГГЦ

x2 / x4 loctor опция

Выборочные внешние фильтры для смешанных подавления

Значительно уменьшая энергопотребление каждого луча формирующего канала по сравнению с предыдущим поколением

16 настроенных каналов TX и RX

Биполярность, 8 горизонтальных и 8 вертикальных каналов, совместимых с независимым UDC

Совпаден 50 Ωm, рф на одн сторон ввод выход и одн ло вход

Скоростной переключатель TDD (используется тростник TRX_x)

Внутренние температурные сенсоры используются для автоматической температурной компенсации и настроек усиления RX и TX

Память используется для расположения волн TX и RX

NVM используется для фазовой и усиленной калибровки

Верхний частотный режим

Подавление боковой полосы и оптимизация несущей

Огибающий детектор для калибровки LO

Одноканальный детектор мощности

Нижний частотный режим

Интегрированные одиночные цепи обнаружения перегрузки каналов RX

SPI типа 3 или 4 поддерживает скорость часов SPI до 133 МГЦ
