Инструкция по продукту:

RGBW LED drive, LP5811 texas instruction, — односинхронный двухступенчатый двухступенчатый двухступенчатый двухступенчатый двухступенчатый двухступенчатый двухступенчатый. Устройство идеально подходит для поддержки использования аккумуляторов, которые поддерживают диапазон входного напряжения от 0,5 до 5,5 V, с супер низким уровнем рабочего тока при освещении светодиодов 0,4 ма (типичное значение).

Интегрированный синхронный преобразователь высоты может оставаться эффективным и сохранять светодиодную светимость в пределах широкого рабочего напряжения. Выходное напряжение может быть выбрано для различных светодиодных положительных напряжений от 3V до 5,5 V (0,1 V). Преобразователь высоты может поставлять энергию для светодиодов в систему и других загрузчиков. Если бустер нуждается в шунтировании, VOUT будет использоваться как источник питания для модуля светодиодного двигателя.

Аналогово-настроенный и PWM-настроенный свет были использованы для достижения мощных световых свойств. Каждый выходной ток светодиодов может регулироваться в диапазоне от 0,1 ма до 25,5 ма или 0,2 ма до 51mA в диапазоне 256 шагов. 8 - битный генератор PWM может регулировать световой свет плавно и беззвучно для световой яркости.

Автономные анимационные двигатели могут значительно снизить загрузку контроллера в реальном времени. Каждый светодиод может быть сконфигурирован через соответствующий регистр для достижения ярких и интересных световых эффектов. Texas Instruments LP5811 может генерировать сигнал часов 6MHz и синхронизировать световой эффект между несколькими устройствами.

функц

• диапазон рабочего напряжения:

— диапазон входного напряжения (VIN) : от 0,5 до 5,5 V

Минимальное входное напряжение при запуске 1,8 V

- совместимы с 1,8 V, 3.3V и 5V напряжением

• эффективный синхронный преобразователь высоты

- диапазон выходного напряжения (VOUT) : от 3V до 5,5 V

- 140m Ω (HS) / 60 м Ω (LS) усилител

- предел тока в долине 1,6 а

= 4,2 V, VOUT = 5.0V и IOUT = 300mA на 95% эффективны

- VIN > VOUT устанавливается в режиме прямого доступа во время установки

- действительно разорвать связь между выходными из входного поля во время отключения

• 4 ловушки постоянного тока с высокой точностью:

- ловушки с 0,1 ма по 51ма на каждый

- погрешность между приборами: максимум минус 5%

- погрешность между каналами: максимум минус 5%

- сверхнизкий предел напряжения: 110мв в 25,5 МКМ в час (типичное значение); 51mA время составляет 210 мв (типичное значение).

- может быть сконструирована для каждого светодиодного сдвига фаз

• сверхнизкий расход энергии:

Когда EN равен нулю, ISD = 0,1 мa (типичное значение)

ISTB = 26 мa (типичное значение), когда EN имеет высокий уровень и CHIP_EN 0 (сохраняет данные).

= = 0,45 ма (типичное значение), когда светодиодный ток равен 25,5 mA.

• моделирование света (управление усилением тока)

* максимальный ток (MC) : 25,5 ма или 51 ма

- индивидуальный 8 - токовый ток (DC)

• PWM регулирует свет на частоте до 24 КВЦ, без шума

- раздельная 8 - битная оптометрическая разрешающая способность

- линейная или экспоненциальная световая кривая

* управление автономным анимационным двигателем

• открытые/короткие испытания на различные световые точки

* интегрированная функция устранения тени

• 1MHz (максимум) интерфейс I2C

• работ температурн диапазон: - 40 ° C до 85 ° C

LP5811 применяется к светодиодной анимации и инструкциям для следующих устройств:

* портативная и портативная электроника — наушники и коробки для зарядки, электронные сигареты, умные часы

* игры и домашние развлечения — умные динамики, мыши RGB, наушники VR и контроллеры

• сеть предметов (IOT) — электронный ярлык, визуальный звонок

• сетевой роутер, точка доступа

• промышленная автомобильная зарядка HMI-электромобиль, автоматизация завода

Модель:

LP5811ADRRR

LP5811BDRRR

LP5811CDRRR

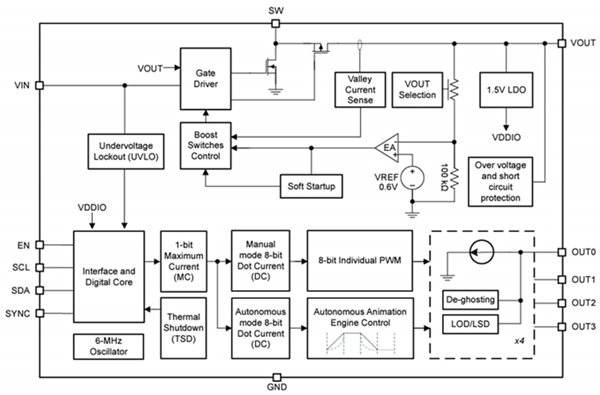

Функциональная блок-схема
