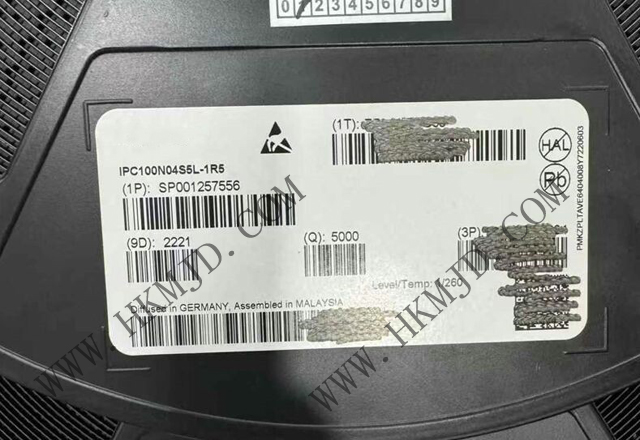

Shenzhen Mingjiada Electronics Co., Ltd. поставляет оригинальные продукты Infineon IPC100N04S5L-1R5 40 В N-канальный OptiMOS™-5 MOSFET автомобильного класса

Описание продукта IPC100N04S5L-1R5

Infineon IPC100N04S5L-1R5 — это 40-вольтовый MOSFET автомобильного класса с N-каналом, изготовленный по технологии OptiMOS™-5, в корпусе PG-TDSON-8 (SSO8 5×6), с ультранизким сопротивлением в открытом состоянии (RDS(on) = 1,5 мОм при 10 В) и постоянным током стока (ID) 100 А, подходит для высоконадежных применений, таких как автомобильная электроника, приводы двигателей, управление питанием и т. д.

IPC100N04S5L-1R5 имеет сертификат AEC-Q101, стабильно работает в широком диапазоне температур от -55 °C до +175 °C и прошел 100% аварийные испытания, что гарантирует его долговечную и надежную работу в суровых условиях автомобильной промышленности.

Ключевые характеристики IPC100N04S5L-1R5

• Сверхнизкое сопротивление в открытом состоянии: всего 1,5 мОм при 10 В, что значительно снижает потери мощности и повышает эффективность системы.

• Высокая токоустойчивость: поддерживает постоянный ток 100 А (TC = 25 °C), подходит для применений с высокой мощностью.

• Автомобильная надежность: соответствует стандарту AEC-Q101, подходит для суровых условий автомобильной электроники.

• Высокая скорость переключения: заряд затвора (Qg) всего 95 нКл при 10 В, что оптимизирует применение в высокочастотных переключателях.

• Тестирование на лавинную энергию: 100% прохождение лавинного теста, что обеспечивает надежность при переходных высоких напряжениях.

• Соответствие стандарту RoHS: безсвинцовая экологически чистая конструкция, отвечающая требованиям мировых экологических норм.

Параметры IPC100N04S5L-1R5

• VDS: 40 В (непрерывное напряжение)

• RDS(on): 1,5 мОм (типичное, VGS = 10 В, 25 °C)

• ID (непрерывное): 100 А (TC = 25 °C)

• Импульсный ток: > 400 A

• Рабочая температура перехода: от -55 °C до +175 °C, соответствует автомобильному стандарту AEC-Q101 Grade 0

• Корпус: SSO8 (5 × 6 мм²) с выводами типа «чайка», совместимый с процессом пайки рефлюксной печью

• Низкий заряд затвора Qg: типично 48 нКл

• Низкий обратный заряд Qrr: оптимизированные характеристики синхронного выпрямления

• Встроенная защита от электростатического разряда: HBM 2 кВ

Типичные области применения

• Автомобильная электроника

Электроусилитель рулевого управления (EPS)

Управление вентилятором охлаждения двигателя

Система управления батареей (BMS)

Преобразователь 48 В/12 В DC-DC

• Промышленные источники питания

Приводы двигателей (BLDC/PMSM)

Высокоэффективные импульсные источники питания (SMPS)

Нагрузочные выключатели

• Применение в области новых источников энергии

Фотоэлектрические инверторы

Системы хранения энергии (ESS)
