PCI11101-I/MXX — коммутатор PCIe, интегрированный в USB 3.2 поколения.

Знакомьтесь:

Микрочип pcip 11101 PCIe коммутатор (с USB 3.2) соединяет главный контроллер USB 3.2 с программируемым ввода/вывода. Устройство имеет 4 канала (4x8GT/s) и 2 канала (2x8GT/s), которые удовлетворяют потребности встроенных приложений в более широких подсистемах PCIe. Устройство было сертифицировано надлежащим образом в спецификации 4.x версии PCIe с использованием одного или нескольких каналов для выполнения PCIe верхнего строки, таким образом, гибкой архитектуры системы. PCI11101 может обеспечить соответствие PCIe от внешнего интерфейса до коммутационного управления структурой и контроллером конечной точки.

Характеристика:

Интегральная структура PCI-коммутатора

Максимальная нагрузка: 512 байт

Интегрированный физический интерфейс PCIe

4 канала (4x8 gt /s)

Поддерживайте одноканальную, двухканальную или четырёхканальную связь

Двухканальный (2x8GT/s) порт нижней строки

Интегральный USB 3.2 гена 2 (10Gbps) физический интерфейс

Интегрированный xHCI USB 3.2 гена 2 (10Gbps) главный контроллер USB

10 ГББС ген 2 фи

USB HS/FS/LS PHY

Два внешних источника энергии: + 3,3 V, + 1,1 V

Полное управление энергией

Режим низкоактивных крыс (LPSS) L2 (источник питания AUX)

Источник питания и ввода/вывода

Интегральная переставная схема с конфигурируемой защитой от низкого/перенапряжения

Блокировка более 150mA соответствует стандарту EIA/JESD 78 класса

Продукция ESD класса JEDEC 3A

UART

Панель оценки продукции для RS232/RS485

Автоматическое управление направлением

Поддержка стандартов и высоких скоростей

Основная или полная поддержка сигнала

Другие функции.

Многофункциональный GPIO

Программируемый многоканальный дуплексор

Возможность использовать низкозатратные кристаллы 25мгц или часы для уменьшения BOM

Внешний интерфейс SPI

Интерфейс цели SMBus

Интерфейс управления SMBus

Датчик ПВТ

JTAG TAP

инкапсуляц

DRQFN без свинца и 132 штыря в соответствии с директивой RoHS

Экологические условия

На выбор есть бизнес и промышленный уровень

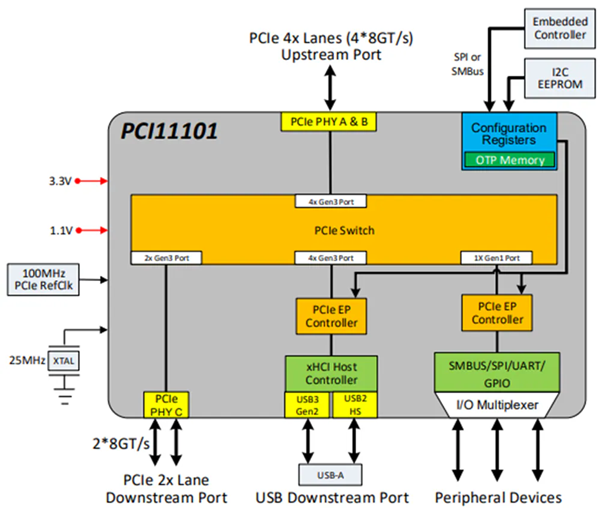

Рамка PCI11101-I/MXX:

Приложение:

Математическая разгрузка

Визуальный интеллект/камера/машинное зрение

Серверы с NG BMC и без PCH
