[Поставка Оригинал] TPS65250RHAT (TI) Сильный ток, Синхронный Тройной Бак Преобразователь

TPS65250RHAT: вход 4,5–18 В, выход 3 А/2 А/2 А, трехканальный синхронный понижающий преобразователь

I. Обзор продукта TPS65250RHAT и информация о поставках

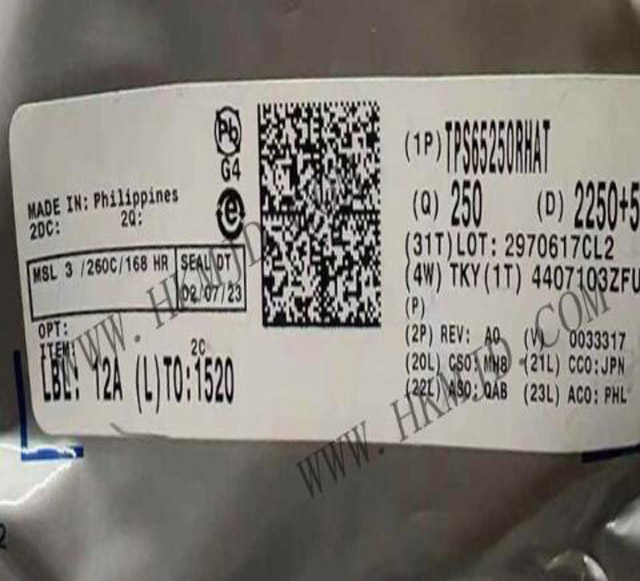

Компания Shenzhen Mingjiada Electronics Co., Ltd. — долгосрочный поставщик оригинальных микросхем TPS65250RHAT (трехканальный синхронный понижающий преобразователь TI). TPS65250RHAT имеет корпус VQFN-40, диапазон входного напряжения 4,5 В–18 В, поддерживает три независимых выхода (3 А/2 А/2 А) и оптимизирован для высокоэффективных систем управления питанием.

II. Основные характеристики TPS65250RHAT

Высокоэффективный многоканальный выход

Три синхронных понижающих канала: Buck 1 поддерживает 3 А непрерывной нагрузки (максимум 3,5 А), Buck 2/3 поддерживает 2 А непрерывной нагрузки (максимум 2,5 А), интегрированный силовой MOSFET, значительно уменьшающий количество внешних компонентов.

Гибкая настройка выходного напряжения: с помощью внешнего резистивного делителя напряжения каждый выход можно настроить в диапазоне от 0,8 В до (входное напряжение - 1 В) с точностью до 1 %.

Интеллектуальные функции управления и защиты

Динамическая регулировка частоты: частота переключения регулируется с помощью внешнего резистора в диапазоне от 300 кГц до 2,2 МГц, поддерживается синхронизация с внешним тактовым генератором для снижения шума.

Режим «Dying Gasp»: встроенная схема хранения/разрядки, поддерживающая работу системы при резком падении входного напряжения, снижает потребность во внешних конденсаторах.

Многоуровневый механизм защиты: включает в себя регулируемое ограничение тока (вывод RLIMx), управление плавным запуском, последовательную активацию и мониторинг исправности питания (PGOOD) 17.

Оптимизация теплового управления и корпуса

40-выводной корпус VQFN-EP (6 мм × 6 мм × 0,95 мм) с открытой паяной площадкой на дне для улучшения теплоотвода, подходит для высокоплотных печатных плат.

Широкий диапазон рабочих температур: от -40 °C до 125 °C, соответствует требованиям промышленной и автомобильной среды.

III. Технические характеристики TPS65250RHAT

Тип монтажа:    SMD/SMT

Корпус:    VQFN-40

Топология:    Buck

Выходное напряжение:    от 800 мВ до 17 В

Выходной ток:    3 А

Количество выходов:    3 выхода

Входное напряжение - минимальное:    4,5 В

Входное напряжение - максимальное:    18 В

Ток покоя:    1,5 мА

Частота переключения:    от 300 кГц до 2,2 МГц

Минимальная рабочая температура:    - 40 ℃

Максимальная рабочая температура:    + 125 ℃

IV. Типичные сценарии применения

TPS65250RHAT специально разработан для систем с несколькими напряжениями питания и особенно подходит для:

Сетевое коммуникационное оборудование: модемы xDSL/xPON, кабельные модемы и беспроводные маршрутизаторы, поддерживающие системы с входным напряжением 5 В/9 В/12 В/15 В.

Умный дом и шлюзы: домашние шлюзы, модемы по линии электропередачи (PLC), использующие режим низкого энергопотребления для оптимизации энергопотребления в режиме ожидания.

Потребительская электроника: приставки (STB) и устройства точек доступа, упрощающие архитектуру питания за счет многоканального выхода.

【Mingjiada Electronics】 долгосрочно поставляет TI (TPS65250RHAT) с тремя синхронными высокоэффективными понижающими преобразователями с широким диапазоном входного напряжения. Для получения дополнительной информации о продукте TPS65250RHAT или для запроса цены, пожалуйста, свяжитесь с Mingjiada Electronics:
