AD9250BCPZ-250 (ADI) — двухканальный 14 - битный модульный преобразователь (ADC) с частотой 250 MSPS, использующий высокоскоростной последовательный интерфейс JESD204B для поддержки одновременного отбора. ‌ вот сво основн преимуществ:

Интегрированный двухканальный канал, 14 бит, 250 МSPS ADC.

Настроенный выходной модуль JESD204B поддерживает скорость отбора образцов до 5 Gbps на канал.

Кольцо фазы внутренней блокировки (PLL) позволяет пользователю поставлять отдельные часы выборочного отображения ADC, что соответствует тому, что время, которое генерирует jad204b для скорости обработки данных, генерируется PLL умноженным на эти часы для выборочного анализа.

Поддерживается альтернативный ввод часов RF для упрощение дизайна системных пластин.

Дифференцированные входные данные, получающие патент, сохраняются в отличном соотношении шума письма (SNR) на входной частоте от максимальной до 400 МГЦ.

Включаю 1,8 V с одним источником питания.

Стандартный последовательный интерфейс порта (SPI) поддерживает различные характеристики и функции продукции, такие как DCS, провинциальная электрическая модель, модель тестирования, модель базового напряжения, быстрое распознавание гиперпространств и последовательное распределение выходов.

инструкц

AD9250BCPZ-250 (ad9250bcpz -250) — двухканальный 14 - битный атс с максимальной скоростью выборочных проб 250 МSPS, предназначенный для обеспечения решений для малозатратных, малых размеров, широкополосных и многофункциональных приложений связи.

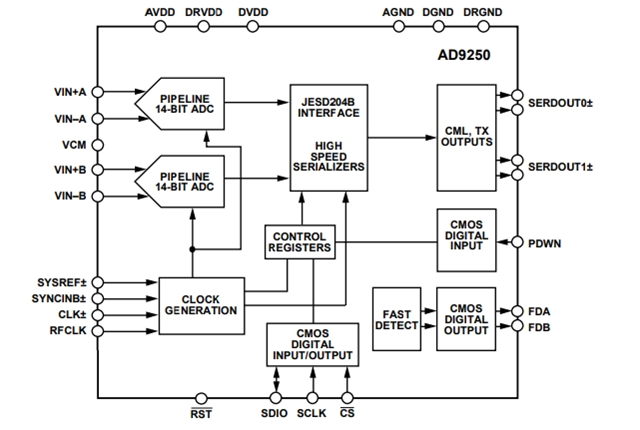

Ядро AD9250BCPZ-250 использует многоступенчатую, дифференцированную контурную архитектуру и интегрирует экспортную логику ошибок. Ядро ADC имеет широкополосный вход, поддерживающий широкий диапазон входных данных пользователя. Интегрированный источник напряжения можно упростить. Стабилизаторы по отношению к пустоте доступны для компенсации колебаний по отношению к часам ADC, которые удерживают конвертер в превосходной производительности. Высокоскоростной последовательный интерфейс JESD204B может снизить требования к монтажной плате и уменьшить количество индексов, необходимых для получения устройства.

По умолчанию, исходящие данные AD9250BCPZ-250 передаются непосредственно к двум последовательным выходным каналам jad204b, настроенным на уровень CML. Четыре модели поддерживают M = 1 или 2 (одноканальный или двухканальный преобразователь) в произвольной комбинации с L = 1 или 2. В двухканальном режиме ADC данные могут быть переданы через два канала с максимальной скоростью отбора до 250 МSPS. Однако, если данные передаются через Один канал, они поддерживают только скорость отбора образцов до 125 МSPS. Устройство обеспечивает синхронный вход (SYNCINB + + и SYSREF +).

Гибкая опция выключения AD9250BCPZ-250 при необходимости может значительно снизить энергопотребление. Каждый канал поддерживает программируемые сверхмеры измерения с помощью специальных скоростных индикаторов обнаружения. Настройки и программирование управления выполняются с помощью последовательного интерфейса с трехпроводной совместимостью SPI.

AD9250BCPZ - 250 48 штыр LFCSP инкапсуляц, номинальн температурн диапазон − 40 ° C до + 85 ° C промышлен температурн диапазон.

Прикладная область

AD9250BCPZ-250 применяется в таких областях, как беспроводная связь (например, 3G/4G/5G базовая станция, WiMax), радиолокационная система, промышленная автоматизация и тестирование и т.д. ‌ основн включ

Распределительная радиосистема

Многомерные цифровые приемники (3G), TD-SCDMA, WiMax, WCDMA, cdmama 2000, GSM, EDGE, LTE

HFC — цифровой приёмник обратного пути

Настройка ввода /Q

Умная антенная система

Электронные тесты и измерительные устройства

Радиолокационный приёмник

Архитектура радио COMSEC

Система обнаружения/помех IED

Универсальный программный радио

Широкополосное приложение данных

Основные характеристики AD9250BCPZ-250 включают:

Последовательный цифровой выход из подкласса "JESD204B" 0 или подкласса 1

Коэффициент шума письма 185 МГЦ (SNR) = 70,6 dBFS

250

185 МГЦ-час без гибридных динамических зон (SFDR) = 88 dBc

Улица айн и мсапс 250

Общее потребление энергии :250 МSPS на 711 мегаватт в час

Напряжение 1,8 V

Целые числа от 1 до 8 вводятся в хронограф

Скорость отбора до 250 МSPS

Средняя частота выборочных частот до 400 МГЦ

Источник внутреннего модульного преобразователя (ADC) базового напряжения

Гибкий аналоговый входной диапазон

Пик 1.4 V до пика 2.0 V (номинальное значение — 1,75 V)

Дк стабилизаторы коэффициента пуста (DCS)

95 dB канал изолирован/помех

Управление последовательным портом

Режим экономии энергии
