AD9268BCPZ-125 (ADI) — двухканальный, 16 - битный, 125 - битный модульный преобразователь (ADC), разработанный для поддержки использования высокопроизводительных, малозатратных, малых размеров и многофункциональных приложений связи. У него следующее преимущество:

Опция вибрации внутри чипа улучшает производительность SFDR с помощью моделирования низкого энергопотребления.

Отдельный дифференциальный ввод сохраняет превосходное соотношение звука письма (SNR) на входной частоте до 300 МГЦ.

В то время как на цифровом выходном диске имеется отдельный источник питания, поддерживающий выход 1,8 V CMOS или LVDS.

Стандартные последовательные портовые интерфейсы (SPI) поддерживают характеристики и функции различных продуктов, например: форматирование данных (смещения, добавочный двоичный код или грей-код), DCS часов, которые позволяют сделать энергию, провинциальную электрическую модель, модель тестирования и модель базового напряжения.

Совместима с d9258, что позволяет легко перемещать 16 - битные продукты в 14 - битные. Ad92268bcpz -125 также совместимы с моделями AD9251, AD9231 и AD9204 серии, ориентированными на более низкий уровень отбора проб и более низкий энергопотребление.

обзор

AD9268BCPZ-125 (ad9268bcpz -125) — двухканальный, 16 - битный, 125 - битный модульный преобразователь (ADC), разработанный для поддержки использования высокопроизводительных, малозатратных, малых размеров и многофункциональных приложений связи.

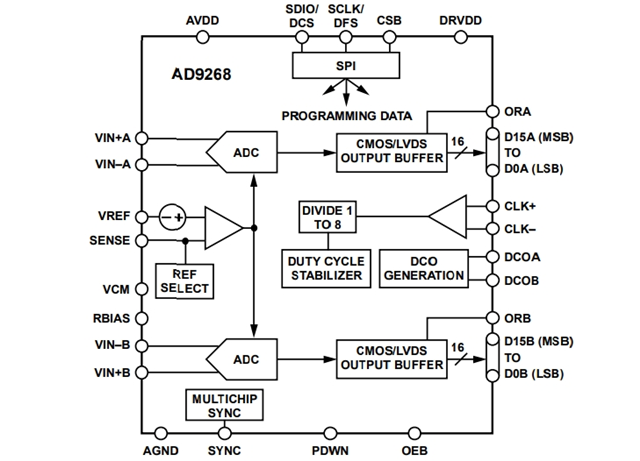

Двухканальное ядро ADC использует многоступенчатую, дифференцированную контурную архитектуру и интегрирует логику корректировки погрешности вывода. Каждый ADC имеет широкополосную ширину, разрозненную выборочную выборочную выборочную панель, поддерживающую моделируемый входной усилитель, поддерживающий различные входные диапазоны, которые пользователь может выбрать. * ad92668bcpz -125 интегрированный источник напряжения может быть упрощен. Стабилизаторы по отношению к пустоте доступны для компенсации колебаний по отношению к часам ADC, которые удерживают конвертер в превосходной производительности.

Данные ad92268bcpz -125 могут направляться непосредственно к двум внешним 16 - битным выходным портам, настроенным на 1,8 V CMOS или LVDS.

В случае необходимости, более гибкие провинциальные электрические опции AD9268BCPZ-125 могут значительно снизить энергопотребление.

Настройки и программирование управления выполняются с помощью последовательного интерфейса с трехпроводной совместимостью SPI.

AD9268BCPZ - 125 64 штыр LFCSP инкапсуляц, номинальн температурн диапазон − 40 ° C до + 85 ° C промышлен температурн диапазон.

Прикладная сцена

Ad92268bcpz -125 применяется к распределительным радиосистемам, многоцелевым ресиверам, моделям ввода /Q и широкополосным устройствам передачи данных. ‌ типичн применен:

связ

Распределительная радиосистема

Многомерный цифровой приемник (3G)

GSM, EDGE, W-CDMA, LTE, CDMA2000, WiMAX, TD-SCDMA

Настройка ввода /Q

Умная антенная система

Универсальный программный радио

Широкополосное приложение данных

Ультразвуковой оборудование

Кроме того, ad92668bcpz -125 имеет следующие функциональные характеристики:

70 МГЦ и 125 МГЦ времени SNR = 78,2 dBFS

SFDR = 88 dBc @70 MHz и 125 MSPS

Низкий расход энергии :125 МSPS в час с 750 мw

1,8 V имитатора питания

Источник питания 1,8 V или LVDS

Целые числа от 1 до 8 вводятся в хронограф

Средняя частота отбора проб до 300 МГЦ

При вводе 200 омега-часов небольшой сигнал создает шум 153,6 dBm/Hz

Импеданс в 70 МГЦ и 125 МГЦ в час

Возмущение внутри выборки

Программируемый источник базового напряжения ADC

Интегрированные образцы ADC сохраняются при вводе

Гибкий аналоговый предел входных данных: от 1 до 2 пиков

Дифференцированный аналоговый вход с частотой 650 МГЦ

Часы занимают удельные стабилизаторы

95 dB канал изолирован/помех

Управление последовательным портом

Встроенная (BIST) функция пользовательской конфигурации

Режим экономии энергии

Shenzhen Mingjiada Electronics Co., Ltd. является всемирно известным поставщиком аналого-цифровых преобразователей ADI, специализирующимся на предоставлении продуктов AD9268BCPZ-125. При необходимости вы можете проверить инвентарь в реальном времени через официальный сайт (www.hkmjd.com).
