MAX5353BCUA (Maxim) представляет собой 12 - битный преобразователь с низким энергопотреблением (DAC), который использует интерфейс SPI с ключевыми функциями:

12 - битный DAC с конфигуративным выходной усилитель

+5V одностороннее электроснабжение (MAX5352)

+3.3V одностороннее электроснабжение (MAX5353)

Низкий ток питания:

Нормальный рабочий режим 0,28 МЛН

Выключа модел 2 а

Принят 8 штыр µ Макс инкапсуляц

Верхняя перезагрузка может привести к нулевым выходам DAC

Совместима со SPI/QSPI и MICROWIRE

Цифровое ввод шмидта в интерфейс с прямым световым ответвителем

* +3.3V MAX5353 напрямую взаимодействует с логикой +5V

Благодаря этим характеристикам MAX5353BCUA применяется к сценариям, которые требуют высокого напряжения, например, точных приборов и индустриального управления. ‌

представ

MAX5353BCUA устройств интегральн маломощн, напряжен выходн, 12 преобразовател (дак) и точн выходн усилител, 8 штыр µ Макс ® инкапсуляц. Дак был + 3,3 одн питан электричеств ви, сво питан ток потребля меньш 280 МКМ а.

Обратный ввод усилителя позволяет пользователю реализуть определенную настройку усиления, дистанционное обнаружение и высокую мощность выходного тока. Таким образом, MAX5353BCUA прекрасно подходит для различных приложений, включая контроль над промышленными процессами. Другие функции включают отключение программного обеспечения и перезагрузку верхнего электросети. Последовательн интерфейс SPI ™ / QSPI ™ и MICROWIRE ™ совместим. MAX5353BCUA имеет двойной буферный ввод, который использует организационную форму входного регистра, который следует за регистром DAC. 16 - битное последовательное слово загружает данные в входной регистр. Регистр DAC может быть обновлен независимо или одновременно с входным регистром. Все логические входные данные совместимы с логикой TTL/CMOS и буферы шмидта через триггер для поддержки прямого интерфейса со световыми ответчиками.

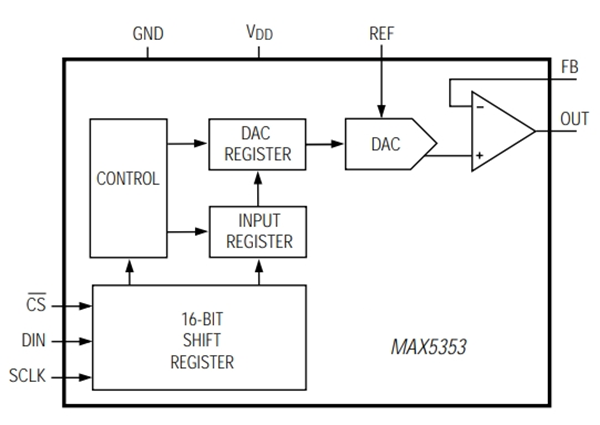

Блок-схема MAX5353BCUA

Классическое применение

Цифровое усиление и дисбаланс

Универсальный продукт

Управление промышленными процессами

Управление движением

Управление дальней индустрией

Параметр производительности

Продукт: MAX5353BCUA

Число: 12.

Число преобразователей: 1

Создан врем: 14 МКМ s (типичн сто)

Тип выходного типа: Voltage-Buffered

Дифференциальный вывод: ничего

Интерфейс данных: SPI

Ссылка на внешний вид

Напряжение — электроснабжение, моделирование: 3.15V — 3,6 V

Напряжение — электроснабжение, цифры: 3,15 V — 3,6 V

INL/DNL (LSB) : минус 2 (максимум), минус 1 (максимум)

Архитектура: R-2R

Рабоч температур: 0 ° C - 70 ° C

Инкапсуляция/оболочка: 8-uMAX/uSOP

Тип установки: тип поверхностной наклейки
