Инструкции:

TDP2004IRNQR DisplayPort 2.1 — четырёхканальный, маломощный, высокопроизводительный линейный ретранслятор или транслятор, поддерживающий DisplayPort 2.1 с максимальной мощностью до 20Gbps.

Приёмник TDP2004 использует линейный уравнитель непрерывного времени (CTLE), обеспечивающий программируемый высокочастотный подъём. Этот экватор может открыть входное око и полностью закрыться из-за помех между символами, вызванных взаимосвязанными средами, такими как PCB tracking line (ISI). За приёмником CTLE следует линейный выходной диск. Линейные маршруты данных TDP2004 могут быть сохранены и переданы заранее установленные характеристики сигнала. Устройство обладает высокой пропускной способностью, помехами с низкой связью между каналами, низкой дополнительной тряской и очень низкой потерей эхо-волн, что делает его практически доступным в сети как неактивный элемент, но с практической сбалансированной функцией. DisplayPort — сетевой привод, который эффективно реализуется с помощью линейного трансляционного диска, который становится частью неактивного канала между источником Tx и получателем Rx. Этот протокол обучения на цепях является очень прозрачным, что позволяет достичь превосходных электрических цепей и как можно меньше задержки. Путь передачи данных устройства использует внутренние стабильные рельсы питания, которые могут сильно заглушать различные энергетические помехи на панели. TDP2004 имеет низкоуровневые изменения в AC и DC, которые могут обеспечить согласованные сбалансированные функции в развертывании различных платформ.

Характеристика:

• поддержка DisplayPort 2.1 -RBR, HBRx, UHBRx до 20Gbps

• линейный уравнитель, не связанный с протоколом, поддерживает большинство коммуникационных связей до 20Gbps

• 20Gbps (10 ГГЦ неквист) обладает превосходными электрическими свойствами:

- баланс 19dB

- 1,8 в прямой линии, 1,08 в прямой связи

- потеря эхо-волн 15/16dB/Tx

-60dB NEXT, -43dB FEXT помех

(с данными PRBS)

• прозрачность для diplayport 1.4 и 2.1

• одноисточник питания 3.3V с низким энергопотреблением: 160mW на канал

• внутренний стабилизатор напряжения обладает устойчивой к шуму энергии

• высокая линейность упростит тест степени соответствия DP

• превосходная линейная EQ кривая с высокой связью BW

* конфигурация strap, I2C или EEPROM

- 18 улучшенных настроек EQ

- пять плоских настроек усиления

• TDP2004:0 ° C до 70 ° C коммерческ температур

• TDP2004I: - 40 ° C до 85 ° C промышлен температур

• 4 мм на 6 мм, 40 инкапсуляций WQFN

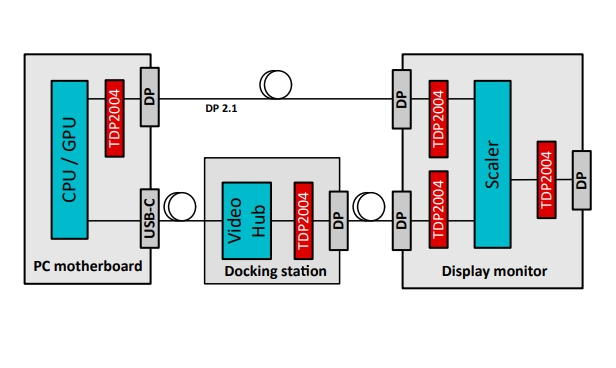

прикладн

* настольный компьютер или материнская плата

* PC, ноутбуки и планшеты

• расширенный док

* телевидение, игры, домашние кинотеатры и системы развлечений

• профессиональное аудио, видео и логотип

* тесты и измерения

лечение

• планшетный монитор

Компания Shenzhen Mingjiada Electronics Co., Ltd. поставляет оригинальные материалы TI TDP2004IRNQR четырехканальный коммутационный драйвер DisplayPort 2.1, мы также утилизируем запасы этого устройства, пожалуйста, свяжитесь с г-ном Ченом для консультации:
