LTC2141CUP — 12:12, 40Msps, низкая мощность, модульный преобразователь с двумя каналами

Основная характеристика

Два канала одновременно

70,8 dB дба

89dB SFDR

Низкая мощность: 92mW / 65mW / 48mW (ВНП)

46mW / 33mW / 24mW (каждый канал)

Источник питания 1,8 V

Выход CMOS, DDR CMOS или DDR LVDS

Дополнительная входная область: от 1 до 2 ввода

750 МГЦ (S/H)

Выборочный выходной генератор случайных функций

Альтернативные часы занимают удельные стабилизаторы времени

Режим сна и сна

Последовательный порт SPI для конфигурации

Инкапсуляция (9 мм x 9 мм) QFN

описыва

LTC2141CUP-12 (ltc2141cup -12) — двухканальный одновременной выборочный 12 - битный преобразователь A/D, разработанный специально для цифровой обработки высокочастотных и динамических сигналов. Устройство LTC2141CUP-12 прекрасно подходит для применения жестких приложений связи, в состав которых входят 70,8 dB SNR и 89dB без паразитической динамики (SFDR). Сверхнизкие колебания 0,08 psRMS реализуют невыборочные и превосходные шумы на частоте IF.

Спецификации DC включают в себя + 0,3 LSB INL (типичное значение) во всем диапазоне температур, 0,0,1 (типичное значение), 0,0,1 LSB DNL (типичное значение) и без потери кода. Шум преобразования LTC2141CUP-12 в 0,3 LSBRMS.

Цифровой выход LTC2141CUP-12 может состоять из CMOS с полной скоростью, CMOS с двойной скоростью данных или LVDS с двойной скоростью данных. Отдельный источник питания обеспечивает амплитуду вывода CMOS от 1,2 до 1,8 V.

LTC2141CUP-12 может быть введен с помощью синусоидальной волны, PECL, LVDS, TTL или CMOS для разного или одностороннего привода ENC+ и ENC- входных данных. Один избирательный стабилизатор отношения времени к пустоте достиг высоких результатов в условиях полной скорости и нескольких часов к нулю.

LTC2141CUP-12 имеет следующие ключевые параметры:

Число: 12.

Скорость отбора (в секунду) : 40 м

Введите номер: 2

Введенный тип: дифференциал

Интерфейс данных: LVDS-параллельное, параллельное

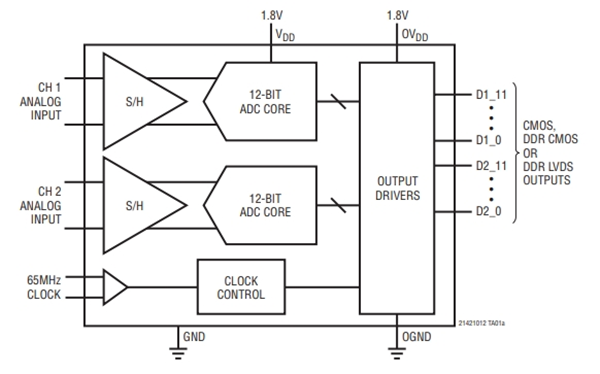

Конфигурация: S/H-ADC

Соотношение — S/H:ADC: 1:1

Преобразователь A/D: 2

Архитектура: трубопровод

Тип сравнения: снаружи, внутри

Напряжение-электроснабжение, моделирование: 1,7 V - 1,9 V

Напряжение-электроснабжение, цифры: 1,7 V - 1,9 V

Характеристики: синхронный отбор образцов

Рабоч температур: 0 ° C - 70 ° C

Инкапсуляция/оболочка: 64-WFQFN

‌прикладн сцен ‌

LTC2141CUP-12 идеально подходит для того, чтобы требовать жестких приложений для связи, таких как беспроводная инфраструктура, тестирование и измерения оборудования, а также высокоскоростные системы сбора данных. Высокопроизводительн и маломощн функц сво в эт приложен ‌.
