Описание устройства

AMC1306M05DWVR - это Δ-сигма модулятор, который изолирует выходные и входные цепи с помощью емкостного барьера с двойной изоляцией. Барьер обладает высокой устойчивостью к магнитным полям. Барьер сертифицирован для обеспечения повышенной изоляции до 8000 VPEAK в соответствии с DIN V VDE V 0884-10 и UL1577. При использовании с изолированным источником питания модулятор изоляции изолирует компоненты системы, работающие при различных уровнях напряжения общего режима. Устройство также защищает низковольтные компоненты от повреждения, а входы AMC1306 оптимизированы для прямого подключения к шунтирующим резисторам или другим источникам низкого уровня напряжения. Уникальный диапазон низких входных напряжений ±50 мВ позволяет значительно снизить энергопотребление за счет шунтов. Прибор также обладает превосходными характеристиками по переменному и постоянному току.

Области применения

- Шунты на основе резисторов для измерения тока и изолированного напряжения для следующих приложений:

- Приводы промышленных двигателей

- Фотоэлектрические инверторы

- Источники бесперебойного питания

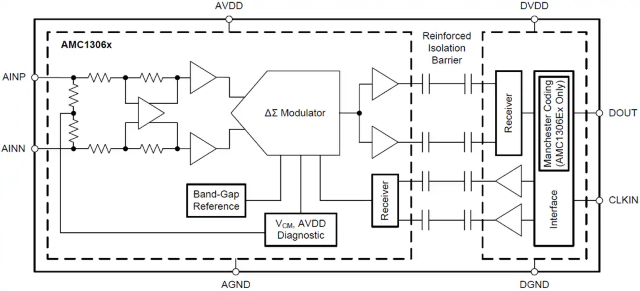

Функциональная блок-схема

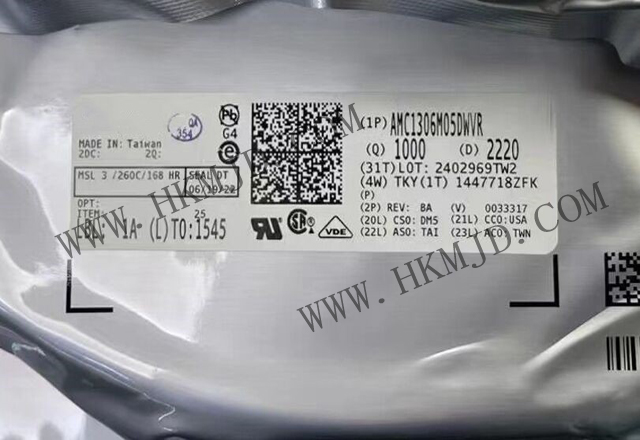

Shenzhen Mingjiada Electronics Co., Ltd [дистрибьютор TI] Продается оригинальный AMC1306M05DWVR AMC1306 Маленький, высокоточный, улучшенный изолированный дельта-сигма модулятор с высоким CMTI

Категория продукта: АЦП/ЦАП сбора данных - Специализация

Серия: AMC1306M05

Стиль монтажа: SMD/SMT

Упаковка / корпус: SOIC-8

Продукт: Преобразователи

Тип: Изолированный сигма-дельта модулятор

Разрешение: 16 бит

Количество каналов: 1 канал

Напряжение питания - мин: 3,3 В

Напряжение питания - макс: 5 В

Минимальная рабочая температура: - 40 C

Максимальная рабочая температура: + 125 C

Архитектура: сигма-дельта

Комплект разработчика: AMC1306EVM

Цифровое напряжение питания: от 2,7 В до 5,5 В

DNL - дифференциальная нелинейность: 0,99 LSB

Ошибка усиления: 0,2 %

INL - интегральная нелинейность: 4 LSB

Максимальная тактовая частота: 20 МГц

Чувствительность к влажности: Да

Количество преобразователей: 1 преобразователь

Тип выхода: CMOS

Потребляемая мощность: 42,4 мВт

Тип продукта: АЦП/ЦАП сбора данных - специализированные

Коэффициент дискретизации: 21 MS/s

SFDR - динамический диапазон без помех: 83 дБ

Выключение: нет выключения

SINAD - отношение сигнала к шуму и искажениям: 81,9 дБ

SNR - отношение сигнала к шуму: 82,5 дБ

Количество в заводской упаковке: 1000

Подкатегория: ИС преобразователей данных

Вес устройства: 540 мг
