Инструкции:

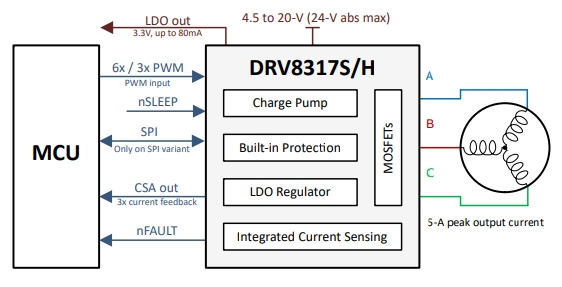

DRV8317HREER предлагает три интегрированных полумостовых мосфэта для трехфазных бескисточных электростанций (BLDC) с электроприводом 5V, 9V, 12V или 18V с электронными путями постоянного тока. Прибор обеспечивает интегральное обнаружение трехфазного тока без необходимости внешнего обнаружения резисторов. DRV8317 имеет интегрированную LDO, обеспечиваемую стабильной 3,3 V-образной рельсами, которая может обеспечить электрический ток до 80mA для внешней нагрузки MCU, логических схем, датчиков хола и т.д.

DRV8317 предоставляет конфигурируемые программы управления 6x или 3x PWM, которые могут быть использованы для выполнения направленного управления (FOC) с помощью внешних микроконтроллера (FOC), синусоидального управления или градиентного управления. DRV8317 может управлять частотой PWM до 200 кц. DRV8317 может использоваться в высоких конфигурациях через SPI (DRV8317S) или штыря (DRV8317H). Параметры PWM, коэффициент качания и усиление обнаружения тока являются частично настраиваемыми свойствами.

Устройство интегрировано в несколько защитных свойств, в Том числе электронекомпрессор (UVLO), защита от перенапряжения (OVP) и гипер-давление насосов (CPUV). DRV8317 также обладает свойствами повышенной защиты потоков (OCP), предупреждений о перегреве (OTW) и гипотермических отключений (OTS), таким образом защищая оборудование, электродвигатель и систему от последствий положений. Игла nfult может указывать на условия отказа.

Приложение:

• модуль электродвигателя без кисти (BLDC)

• очиститель воздуха

• насос для посудомоечной машины

• робот для чистки Пола

* насос для стиральной машины и сушилки

• дроны и ручное оборудование

* ноутбуки, настольные машины и вентиляторы серверов

кофеварка

Характеристика:

• трехфазный двигатель BLDC

- для уменьшения конфигуративного размаха EMI

- программируемый тест на усиление тока

- поддерживаем частоту PWM до 200 кц

- интегральная защита

• рабочее напряжение от 4,5 до 20V

- 24V абсолютное напряжение

• высокая мощность выходного тока

- мощность импульсного тока 5A

• сопротивление мосфету в режиме низкой проводящей связи

В-та = 25 ° C RDS (ON) (HS + LS) :

130m Ω (типичн показател)

• режим сна гипер-гипостатического тока

- VVM = 12V, та = 25 ° C 3 МКМ а (максимум)

* множество вариантов управления интерфейсом

- интерфейс управления PWM 6x

- интерфейс управления 3x PWM

• интегрированное определение тока

- нет необходимости проверять сопротивление внешним током

- выход трехфазного тока

• SPI и модель аппаратного оборудования

— модель интерфейса 10 МГЦ SPI, достижимая гибкость

- конфигуративная модель, достижимая простоты

* поддержка логических входов 1.8, 3.3 и 5V

• встроенный 3.3V + + 4.5%, 80mA LDO стабилизатор напряжения

• интегрированная защитная характеристика

- давление падает.

- защита от перенапряжения.

Пониженное давление насоса заряда.

- защита потока.

- тепловое предупреждение и отключение.

- индикатор состояния неисправности.

(TI) DRV8317HREER в шеньшене продает, перерабатывает (TI) DRV8317HREER с интегрированным FET и функцией обнаружения тока, и если есть спрос, пожалуйста, звоните нам!
