Поставка DRV8316CTQRGFRQ1 (TI) 8A, трехфазный двигатель FET в шеньчжэне.

Краткий обзор:

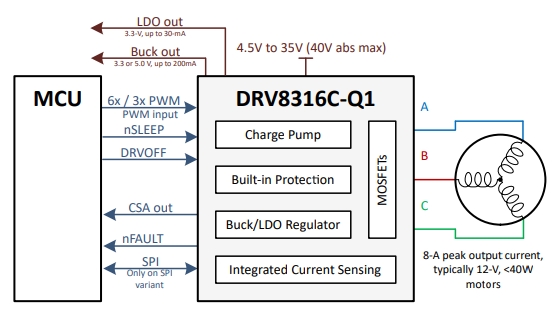

DRV8316CTQRGFRQ1 — трёхфазный электродвигатель FET, разработанный для бесщеточного постоянного тока 12V с двигателем мощностью до 40W, обеспечивающий одночиповое решение. DRV8316 - Q1 диск интегрирова три 1/2 - H мост, имеет 40V абсолютн максимальн напряжен и 95m Ω (высок боков с низк боков) ультр низк RDS (ON), драйвер для мощн способн.

Двигатель DRV8316-Q1 функционирует через интегральную функцию обнаружения тока без необходимости обнаружения резисторов внешним током. Регулируемый стабилизатор давления и управляемость энергией LDO генерируют необходимые рельсы напряжения для drv8816 -Q1 устройства, которые могут быть использованы для питания внешних схем.

Drv88316 -Q1 реализовал программу управления 6x или 3x PWM, которую можно использовать для выполнения направленного управления (FOC) с помощью внешних микроконтроллера (FOC), синусоидального управления или градиентного управления. DRV8316-Q1 может управлять частотой PWM до 200 кц. Программа управления имеет высокую конфигурабельность и может быть конфигурирована с помощью нажатия на аппаратные кнопки или установки регистра, охватывая действия от ограниченного электрического тока до реакции на неисправность.

Drv88316 -Q1 интегрирован в несколько защитных характеристик, направленных на защиту устройства, электродвигателя и системы при возникновении неисправных событий. Устройство соответствует стандарту AEC-Q100 в классе автомобильных приложений.

функц

• соответствует стандарту AEC-Q100, ориентированному на автомобильное применение

— температур иерархическ 1: — 40 ° C ≤ та ≤ 125 ° C

• трехфазный двигатель BLDC

- периодическое ограничение тока, которое ограничивает фазовый ток

- поддерживаем частоту PWM до 200 кц

- активная размагниченная поддержка уменьшает потери мощности

• рабочее напряжение от 4,5 до 35V (абсолютный максимум 40V)

• высокая выходная мощность: пик 8A

• низкопрофильное сопротивление состояния проводящего потока

- та = 25 ° C, RDS (ON) (HS + LS) 95m Ω (типичн показател)

• режим сна с низкой энергией

- VVM во врем 13,5 V та = 25 ° C 2,5 МКМ а (максимум)

* множество вариантов управления интерфейсом

- интерфейс управления PWM 6x

- интерфейс управления 3x PWM

- интерфейс 6x PWM с периодическим ограничением тока

- интерфейс 3x PWM с периодическим ограничением тока

• резистор для обнаружения внешнего тока не нужен, встроенный тест на ток

• гибкий выбор размещения оборудования

- DRV8316CR-Q1:5MHz 16 - битный интерфейс SPI для конфигурации устройства и состояния неисправности

- DRV8316CT-Q1: конфигурация, основанная на оборудовании

* поддержка логических входов 1.8, 3.3 и 5V

• встроенный стабилизатор давления 3.3V/5V и 200mA

• встроенный 3.3V, 30mA LDO стабилизатор напряжения

• уменьшение доли задержек в связи с сокращением коэффициента пробелов

• набор интегрированных защитных свойств

- увло.

Пониженное давление насоса заряда.

- защита потока.

- тепловое предупреждение и отбой.

- индикатор состояния неисправности.

- можно провести диагностику неисправности через интерфейс SPI

прикладн

• модуль электродвигателя без кисти (BLDC)

* автомобильный лазерный локатор

• небольшие вентиляторы и насосы

• автомобильный привод
