Ввод чипа:

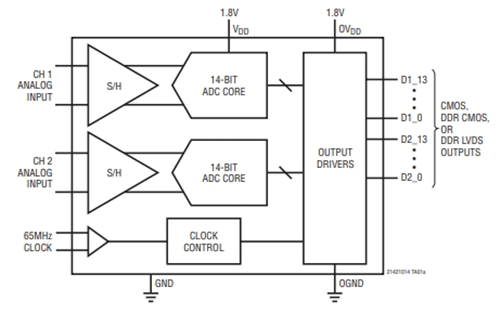

LTC2140CUP-14 представляет собой двухканальный 14-битный преобразователь A/D с одновременной выборкой, предназначенный для цифровой обработки высокочастотных сигналов с широким динамическим диапазоном. Эти устройства идеально подходят для сложных коммуникационных приложений, и их производительность переменного тока включает 73,2 дБ SNR и 90 дБ непаразитного динамического диапазона (SFDR). Ультранизкое дрожание RMS 0,08 ps обеспечивает недовыборку частоты IF и превосходные шумовые характеристики.

Спецификации DC включают в себя + 1LSB INL (типичное значение) во всем диапазоне температур, минус 0,3 (типичное значение), минус 0,3 LSB DNL (типичное значение) и без потери кода. Преобразовательный шум равен 1,2 LSBRMS.

Цифровым выводом может быть CMOS с полной скоростью, CMOS с двойной скоростью данных или LVDS с двойной скоростью данных. Отдельный источник питания обеспечивает амплитуду вывода CMOS от 1,2 до 1,8 V.

Можно использовать синусоидальные волны, PECL, LVDS, TTL или CMOS для разностных или односторонних входов в ENC+ и ENC-входные данные. Один избирательный стабилизатор отношения времени к пустоте достиг высоких результатов в условиях полной скорости и нескольких часов к нулю.

Применение цели:

связ

Сотовая база

Радио определение по

Портативный медицинский снимок

Многоканальный сбор данных

Испытание без разрушения

Характеристики:

Два канала одновременно

73.2 dB дба

90dB SFDR

Низкая мощность: 95mW / 67mW / 50mW (ВНП)

48mW / 34mW / 25mW (каждый канал)

Источник питания 1,8 V

Выход CMOS, DDR CMOS или DDR LVDS

Дополнительная входная область: от 1 до 2 ввода

750 МГЦ (S/H)

Выборочный выходной генератор случайных функций

Альтернативные часы занимают удельные стабилизаторы времени

Остановка и режим сна

Последовательный порт SPI для конфигурации

Комплектация QFN (9 мм, x и 9 мм)
