Краткий обзор:

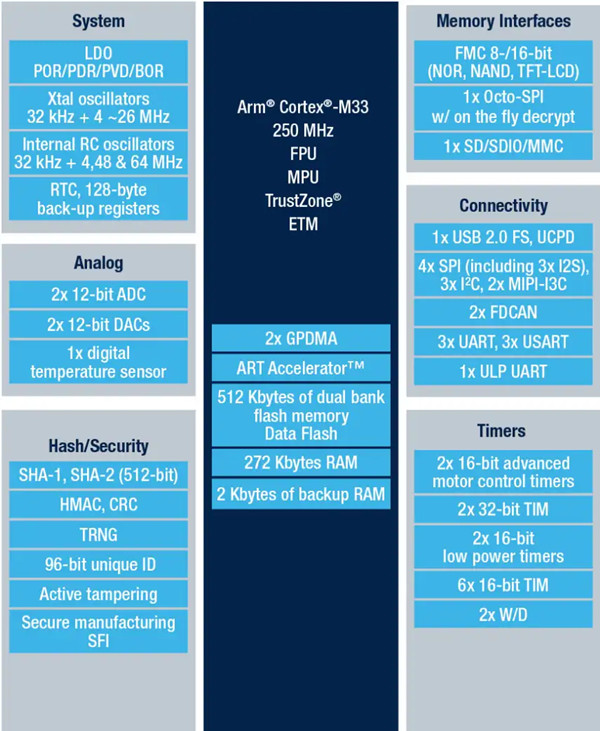

Устройство STM32H523ZET6 представляет собой высокопроизводительный MCU на основе ядра Arm Cortex-M33 с 512 КБ Flash, 272 КБ RAM и 250 МГц CPU.

STM32H5 Arm ® Cortex ® - M33 32 отдел особ тяжк + FPU расширя STM32 высокопроизводительн комбинац, и обеспеч увелич производительн и мощност эффективн. Серия содержит Arm Cortex-M33 с DSP и блок плавающей точки (FPU) с частотой до 250 МГЦ. STM32H5 поддерживает различные характеристики безопасности, включая управление безопасностью. Управление безопасностью — это архитектура безопасности окружающей среды, заслуживающая доверия от STMicroelectronics, которая соответствует спецификации Armv8-M архитектуры безопасности платформ Arm. Управление безопасностью призвано упростить цикл разработки встраиваемых приложений, предоставляя услуги безопасности нестандартных типов.

Характеристика:

Высокая производительность (250 МГЦ час)

Реализация производительности 375DMIPS/1023 CoreMark, выполненной на флешке

Использова ST арт Accelerator ™ 0 - уэйтс состоян

Встроенный аутсорсинг имеет до 13 коммуникационных устройств, включая I3C, FD-CAN и USB 2.0 на полной скорости

Работа режим [периферийн устройств закрыва], типичн электричеств эффективн 86 МКМ/МГЦ (VDD = 3,3 ви, 25 ° C)

Прекрат режим типичн составля 54 МКМ (маломощн)

Ожидан режим типичн сто составля 35 МКМ (маломощн)

В режиме VBAT с RTC (режим низкого энергопотребления) классическое значение составляет 380nA

Приложение:

Промышленный (ПЛК, промышленный электромеханический контроль, насос и компрессор)

Умные дома (кондиционеры, холодильники, холодильники, центральные системы сигнализации, стиральные машины)

Персональная электронная продукция (клавиатура, смартфон, сетевая маркировка, отслеживающее устройство)

Умные города (промышленные коммуникации, управление освещением, цифровое питание)

Здравоохранение (CPAP и дыхательные аппараты, машина диализа, распределитель таблеток, электрокровать)

Спецификация:

Продукт: STM32H523ZET6

Основн процессор: ARM ® Cortex ® - M33

Спецификация ядра: 32- битные

Скорость: 250 МГЦ

* CANbus, FIFO, I2C, IrDA, linda, MMC/SD/SDIO, SMBus, SPI, UART/USART, USB

Аутсорцирование: DMA, i2, POR, PWM, WDT

Число ввода/вывода: 112

Емкость памяти программы: 512KB (512K x 8)

Тип программного накопителя: флешка

Емкость EEPROM

Размер RAM: 272K x 8

Напряжение — электроснабжение (Vcc/Vdd) : 1,71 V — 3,6 V

Преобразователь данных: A/D 20x10b SAR

Тип генератора: снаружи, внутри

Температур работ: - 40 ° C - 85 ° C (та)

Тип установки: тип поверхностной наклейки

Упаковка оборудования поставщика: 144-LQFP (20x20)

Инкапсуляция/оболочка: 144-LQFP
