Подробности продукции:

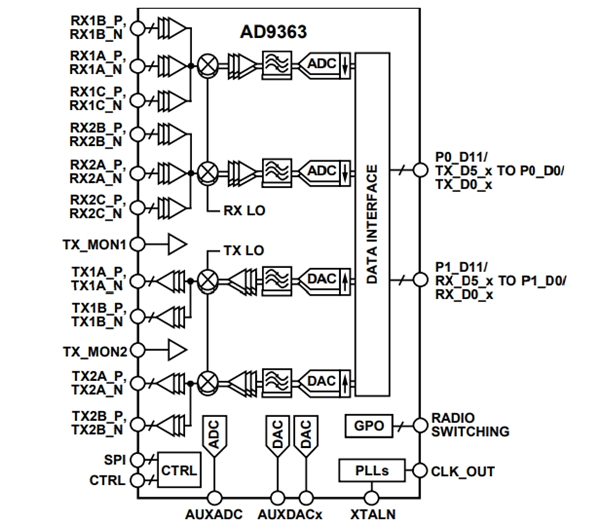

AD9363BBCZ - это высокопроизводительный, высокоинтегрированный RF гибкий приемопередатчик, предназначенный для использования в наносотовых приложениях 3G и 4G. Программируемость и широкополосные возможности устройства делают его идеальным выбором для широкого спектра приемопередатчиков. Это устройство объединяет передний край RF с гибкой частью базовой полосы смешанного сигнала, интегрирует синтезатор частот и обеспечивает настраиваемый цифровой интерфейс для процессора, тем самым упрощая импорт конструкции. AD9363 работает в диапазоне частот от 325 МГц до 3,8 ГГц и охватывает большинство лицензированных и нелицензированных диапазонов. Поддерживаемый диапазон пропускной способности канала составляет от менее 200 кГц до 20 МГц.

Два независимых приёмника с хорошим коэффициентом шума и линейной степенью. Каждая подсистема Rx обладает автономным автоматическим контролем усиления (AGC), дисбалансом постоянного тока, ортогональной корректировкой и цифровым фильтром, что исключает необходимость обеспечения этих функций в цифровых базах. AD9363 также обладает гибким ручным режимом усиления, поддерживающим внешний контроль.

Функция AD9363BBCZ:

RF (RF) 2 на 2 трансивер, интегрированный в 12 - битный DAC и ADC

Шириной от 325 МГЦ до 3,8 ГГЦ

Поддерживается двухсторонняя (TDD) и двухступенчатая (FDD) модель работы в период времени

Настроенный канал частот (BW) : до 20 МГЦ

6 дифференциалов или 12 входных данных с одного конца

Превосходная чувствительность приёмника, коэффициент шума 3 дб

Прием (Rx) управления усилением

Мониторинг и управление сигналами в реальном времени используется для ручного усиления

Автономное автоматическое управление усилением (AGC)

Двойной передатчик: дифференцированный выход на четвертой дороге

Высоколинейный широкополосный передатчик

Амплитуда вектора погрешности (Tx) : -34 dB

Tx шум: ≤ − 157 dBm/гц фонов шум

Tx: динамический диапазон 66 dB, точность =1 dB

Интегрированное десятичное N-делительное число синтов

2.4 Hz ban вибрация (LO) длиной в шаг

Цифровой интерфейс CMOS/LVDS

Приложение:

Микроскопическая сотовая база класса 3G

4G микромикроскопическая сотовая база

Беспроводная видеопередача
