Краткий обзор:

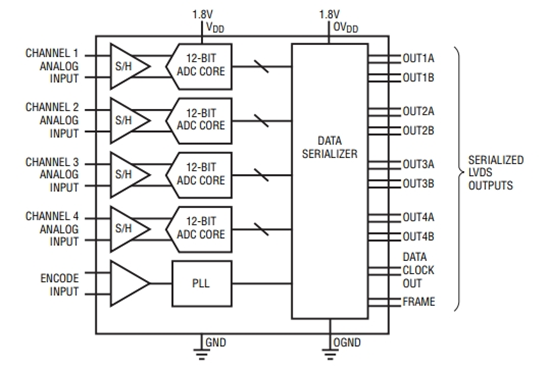

LTC2171CUKG-12 представляет собой 4-канальный 12-битный преобразователь A/D с синхронной выборкой, предназначенный для цифровой обработки высокочастотных сигналов с широким динамическим диапазоном. Это устройство идеально подходит для требовательных коммуникационных приложений, и его производительность переменного тока включает 71 дБ SNR и 90 дБ непаразитного динамического диапазона (SFDR). Ультранизкое дрожание 0,15 ps RMS обеспечивает недовыборку частоты IF и превосходные шумовые характеристики.

Спецификация LTC2171CUKG-12:

Серия: LTC2171-12

Стиль установки: SMD/SMT

Упаковка/упаковка: QFN-52

Разрешение: 12 bit

Количество каналов: 4 чаннел

Коэффициент пробы: 40 мг/с

Введенный тип: Differential/Single-Ended

Структура: Pipeline

Аналоговое напряжение: 1,8 V

тюбик

Логотип: Analog Devices

Пакет разработки: DC1525A-K

DNL-дифференциальная нелинейность: 0,1 LSB

INL-интегральная нелинейность: 0,3 LSB

Диссиденция мощности: 198 мw

Тип продукции: ADCs-Analog to Digital Converters

Справочный тип: Internal

SFDR-свободный динамический диапазон: 90 dB

Конец связи

SINAD-коэффициент шума и искажения: 70,8 dB

Характеристики:

4 канал синхронизирован с образцом ADC

71dB дба

90dB SFDR

Низкая мощность: 306mW / 198mW / 160mW (ВНП)

77mW / 50mW / 40mW (каждый канал)

Источник питания 1,8 V

Последовательный выход LVDS: 1 или 2 бит на канал

Выборочный набор входных данных: от 1 до 2VP-P -P

800MHz с полным спектральным сечением и сохранением

Остановка и режим сна

Последовательный порт SPI для конфигурации

Совместимые 14 - битные и 12 - битные версии устройства

Упаковка QFN (7 мм, x и 8 мм)

Классическое применение:

связ

Сотовая база

Радио определение по

Портативный медицинский снимок

Многоканальный сбор данных

Испытание без разрушения
