ADMV7320BCEZ — это полностью интегрированный системный пакет (SiP) с фазовым/квадратурным (I/Q) повышающим преобразователем, который работает в диапазоне входных частот от постоянного тока до 2 ГГц (IF) и выходных радиочастот от 81 ГГц до 86 ГГц (RF). В этом комплекте используется смеситель с подавлением зеркального отражения, управляемый 6-кратным умножителем частоты локального генератора (LO). На выход смесителя подключены усилитель с переменным коэффициентом усиления (VGA) и усилитель мощности (PA), обеспечивающие коэффициент усиления преобразования 33 дБ (типичное значение). Предусмотрены дифференциальные входы смесителя I и Q, которые могут управляться дифференциальными сигналами I и Q в виде сигналов основной полосы частот, подходящими для приложений с прямым преобразованием. В качестве альтернативы для односторонних приложений можно использовать один внешний смеситель 90° и два внешних смесителя 180° для управления входом.

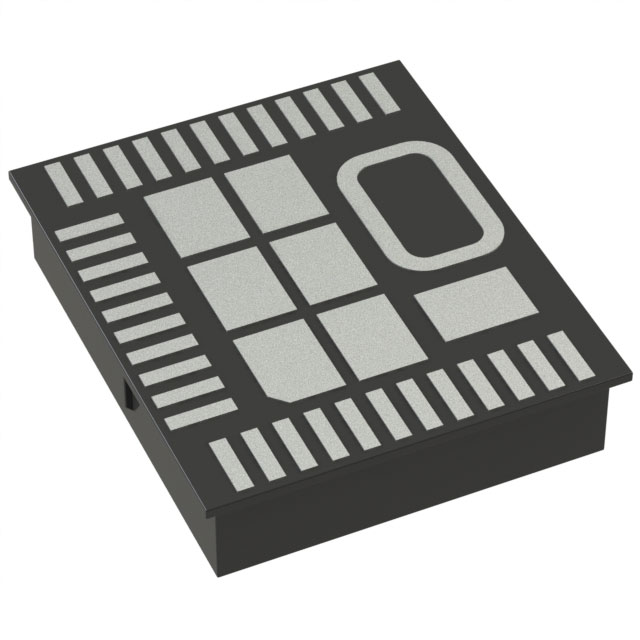

ADMV7320BCEZ использует полностью интегрированный корпус LGA_CAV (Leadless Cavity Surface Mount) с 50 выводами и размерами 16,00 мм × 14,00 мм. Рабочий температурный диапазон ADMV7320BCEZ составляет от −40 °C до +85 °C.

Технические характеристики ADMV7320BCEZ

1. Основные параметры

Производитель: Analog Devices Inc.

Корпус: 50-LGA_CAV (16 × 14 мм, поверхностный монтаж)

Диапазон рабочих температур: от -40 °C до +85 °C (промышленный класс)

Напряжение питания: ±5 В (требуется использование стабилизатора LDO)

2. Частотные характеристики

Входная частота (IF): DC ~ 2 ГГц (дифференциальный вход I/Q)

Выходная частота (RF): 81 ГГц ~ 86 ГГц (диапазон E)

Множитель LO: 6× локальный генератор (LO) управляет смесителем с подавлением зеркального отражения

3. Коэффициент усиления и мощность

Максимальный коэффициент усиления: 33 дБ (типичное значение)

Диапазон регулировки коэффициента усиления: 40 дБ (минимальное значение)

Насыщенная выходная мощность (PSAT): 26 дБм (при усилении 23,5 дБ)

Третья точка перекрестных помех на выходе (OIP3): 31 дБм (при усилении 23,5 дБ, POUT=16,5 дБм)

Точка сжатия 1 дБ (OP1dB): 25 дБм (при усилении 23,5 дБ и 19,5 дБ)

4. Интегрированные функции

Встроенный детектор мощности (для контроля выходной мощности)

Встроенный детектор огибающей LO (для обнуления LO)

Дифференциальный вход смесителя I/Q (поддерживает приложения прямого преобразования)

Применение ADMV7320BCEZ

Системы связи в диапазоне E

Беспроводная обратная связь высокой пропускной способности

Тестирование и измерения

Аэрокосмическая и оборонная промышленность
