ADMV7420BCEZ — это полностью интегрированный системный пакет (SiP) с фазовым/квадратурным (I/Q) понижающим преобразователем, который работает в диапазоне выходных частот промежуточной частоты (IF) от постоянного тока до 2 ГГц и диапазоне входных радиочастот (RF) от 81 ГГц до 86 ГГц. Этот комплект обеспечивает коэффициент усиления малого сигнала 10 дБ и подавление зеркального отражения 30 дБc. ADMV7420BCEZ использует смеситель с подавлением зеркального отражения после малошумящего усилителя, который питается от 6-кратного усилителя локального генератора (LO). Для приложений с прямым преобразованием предусмотрены дифференциальные выходы смесителей I и Q. В качестве альтернативы для односторонних приложений можно использовать один внешний смеситель 90° и два внешних смесителя 180° для комбинирования выходов.

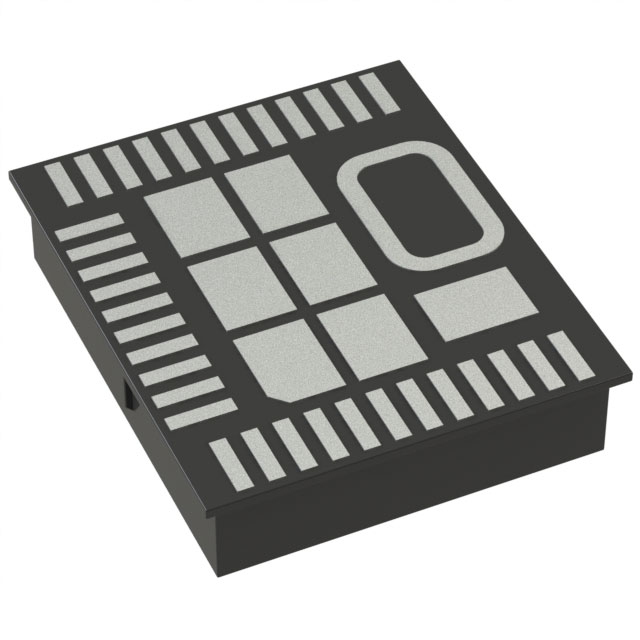

ADMV7420BCEZ поставляется в полностью интегрированном корпусе LGA_CAV (Leadless Cavity-Attached) с 34 выводами и размерами 11 мм × 13 мм для поверхностного монтажа. Рабочий диапазон температур корпуса ADMV7420BCEZ составляет от −40 °C до +85 °C.

Технические характеристики — ADMV7420BCEZ

Диапазон входных частот RF: 81 ГГц ~ 86 ГГц (диапазон E)

Диапазон выходных частот IF: DC ~ 2 ГГц (поддержка сигналов основной полосы)

Коэффициент усиления преобразования: 10 дБ (типичное значение)

Подавление зеркального отражения: 30 дБc (типичное значение)

Коэффициент шума: 5 дБ (типичное значение)

Входной IP3 (точка пересечения третьего порядка): 1 дБм (типичное значение)

Входной IP2 (точка пересечения второго порядка): 26 дБм (типичное значение)

Входной P1dB (точка сжатия 1 дБ): -5 дБм (типичное значение)

Утечка LO: < -55 дБм (6× LO драйвер)

Асимметрия амплитуды I/Q: 0,5 дБ (типичное значение)

Дисбаланс фазы I/Q: 5° (типичное значение)

Корпус: 34-контактный LGA_CAV (11×13×3,07 мм)

Диапазон рабочих температур: от -40°C до +85°C (промышленный класс)

Характеристики — ADMV7420BCEZ

Низкошумная конструкция: типичный коэффициент шума 5 дБ, подходит для высокочувствительных приемных устройств.

Высокая подавление зеркального отражения: способность подавления зеркального отражения 30 дБc, уменьшающая помехи сигнала.

Интегрированная конструкция: полностью интегрированный корпус LGA_CAV с 34 выводами 11 мм × 13 мм для поверхностного монтажа, экономящий место.

Гибкие варианты выхода: предоставляет дифференциальный выход смесителя I и Q, который также можно комбинировать с внешним смесителем для получения одностороннего выхода.

Применение — ADMV7420BCEZ

Системы связи в диапазоне E

Высокопроизводительный беспроводной обратный канал

Тестирование и измерения

Аэрокосмическая и оборонная промышленность
