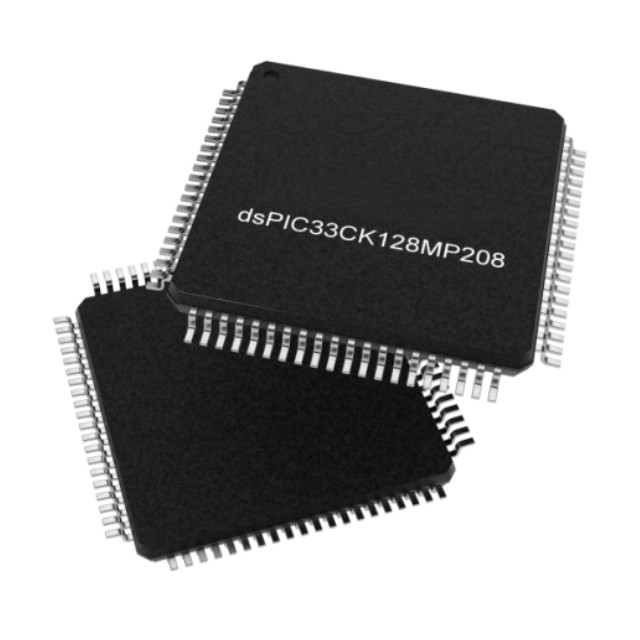

DSPIC33CK128MP208-E/PT — это цифровые сигнальные контроллеры (DSC) с ядром dsPIC® DSC 100 МГц со встроенным DSP и усовершенствованными периферийными устройствами на кристалле. Эти DSC позволяют разрабатывать цифровые системы питания, системы управления двигателями, усовершенствованные системы зондирования и управления, высокопроизводительные универсальные и надежные приложения.

Особенности DSPIC33CK128MP208-E/PT

Условия эксплуатации

От 3,0 В до 3,6 В

От -40 °C до +125 °C, от постоянного тока до 100 МГц

От -40ºC до +150ºC, от постоянного тока до 70 МГц

Ядро DSC dsPIC33CK

До 256 Кбайт программной флэш-памяти с ECC и Live Update (флэш-память с двумя разделами)

До 24 Кбайт данных SRAM с встроенной самопроверкой памяти (MBIST)

Модифицированная архитектура Harvard с 16-разрядными данными и 24-разрядными инструкциями

Эффективная с точки зрения кода (C и ассемблер) архитектура ЦП, разработанная для приложений реального времени

16 16-разрядных рабочих регистров

4 набора регистров сохранения контекста прерываний, включая ACC и статус ЦП для быстрой обработки прерываний

Одноцикловое смешанное 32-разрядное умножение MUL

Быстрое 6-цикловое аппаратное деление 32/16 и 16/16 DIV

Двойные 40-разрядные аккумуляторы с фиксированной запятой (ACC) для операций DSP

Одноцикловое MAC/MPY с двойным извлечением данных и обратной записью результатов

Поддержка циклов с нулевой нагрузкой

Высокоскоростной модуль PWM

8 независимых пар PWM (всего 16 выходов) с разрешением до 250 пс

Вставка мертвого времени для нарастающих и спадающих фронтов и поддержка компенсации мертвого времени

Разрезание тактовой частоты для работы на высоких частотах

Входы для сигналов неисправности и предельного тока

Гибкая конфигурация триггера для запуска АЦП

Расширенные аналоговые функции

3 12-разрядных модуля АЦП 3,5 МГц, каждый с 2 выделенными SAR и 1 общим ядром SAR (3 S&H)

12, 16, 19, 20 или 24 входных канала АЦП (в зависимости от корпуса)

4 цифровых компаратора для снижения нагрузки на ЦП

4 фильтра с передискретизацией до 256x для повышения разрешения (до 16 бит)

3 аналоговых компаратора (15 нс) с выделенными 12-разрядными ЦАП с аппаратной компенсацией наклона

До 3 операционных усилителей с внутренним подключением к модулю АЦП

Независимый от ядра сенсорный ввод

Использует периферийный генератор триггеров (PTG) и высокоскоростные АЦП

Готовая к использованию поддержка библиотеки сенсорных элементов в MPLAB Code Configurator (MCC) 

Поддержка функциональной безопасности (ISO 26262 и IEC 61508)

Соответствие требованиям функциональной безопасности ISO 26262 и IEC 61508

Применение в автомобильной промышленности с уровнем безопасности ASIL B – ISO 26262

Приложения промышленной безопасности SIL 2 — IEC 61508

Пакеты функциональной безопасности ISO 26262 и IEC 61508

Встроенная безопасность

Безопасность CodeGuard вместе с Flash OTP с помощью ICSP Write Inhibit позволяет реализовать неизменяемую безопасную загрузку

Flash OTP с помощью ICSP Write Inhibit для настройки всей флэш-памяти как OTP

Возможность отключения входа в режим отладки

Пользовательский OTP

Позволяет реализовывать надежные сценарии использования безопасности вместе с устройствами CryptoAuthentication и CryptoAutomotive, такими как:

Безопасная загрузка

Безопасное обновление прошивки

Безопасная связь

Аутентификация узлов и многое другое

Таймеры/счетчики/сравнение выходов/захват входов

10 16-разрядных таймеров/счетчиков (до 4 32-разрядных)

14 выходов PWM или сравнения выхода (OC)

9 выводов захвата входа (IC) или внутренних соединений от CLC или модулей компаратора

Генератор периферийных триггеров (PTG) для планирования сложных последовательностей

2 модуля интерфейса квадратурного энкодера (QEI) для поддержки оптического энкодера

Коммуникационные интерфейсы

3 UART (15 Мбит/с) с автоматической обработкой протоколов для LIN/J2602, DMX и IrDA®

3 4-проводных SPI/I2S до 40 МГц с выделенными контактами

3 модуля I2C (до 1 Мбит/с) с поддержкой SMBus

Модуль CAN Flexible Data Rate (CAN-FD) (только для устройств 50x)

2 модуля Single-Edge Nibble Transmission (SENT) для подключения датчиков

4 канала DMA, поддерживающие передачу данных UART, SPI, ADC, CAN-FD, IC, OC и Timer

Особые характеристики

4 модуля Configurable Logic Cell (CLC) с пользовательскими логическими схемами

Программируемый выбор выводов (PPS) для назначения функций периферийных выводов

Параллельный мастер-порт (PMP) для расширения внешних данных

Встроенный датчик температуры с прямым подключением к модулю ADC

Управление тактовой частотой и питанием

Встроенные генераторы 8 МГц Fast RC (FRC) и 32 кГц Low-Power RC (LPRC)

Программируемые PLL с внешними источниками тактовой частоты генератора и выходом опорной тактовой частоты (REFO)

Отказоустойчивый монитор тактовой частоты (FSCM) с резервным генератором 8 МГц Back-up Fast RC (BFRC)

Режимы управления низким энергопотреблением — Sleep, Idle и Doze

Встроенная функция сброса при включении питания (POR) и сброса при понижении напряжения (BOR)

Поддержка разработки отладчика

Поддержка программирования и отладки в схеме и в приложении (ICSP)

Встроенный буфер трассировки отладки и наблюдение за выполнением с 3 сложными и 5 простыми точками останова

Поддержка граничного сканирования IEEE 1149.2 (JTAG)

Функциональные особенности аппаратного обеспечения безопасности

Функция безопасности Dead-Man Timer (DMT) с тактовой частотой, определяемой по извлечению инструкций

Оконный сторожевой таймер (WDT)

Безопасность CodeGuard™ для программной FLASH

Программируемая циклическая проверка избыточности (CRC)

Функция тестирования FLASH ECC Fault Injection

Flash OTP с запретом записи ICSP™

Встроенная самопроверка памяти RAM (MBIST)

Монитор тактовой частоты с несколькими резервными источниками тактовой частоты

Резервирование аналоговых периферийных устройств

Защита от записи

Аппаратные прерывания

Теневые рабочие регистры

Управление неисправностями PWM

Встроенный LDO без конденсатора

Обратное считывание портов ввода-вывода

Библиотека безопасности класса B, IEC 60730
