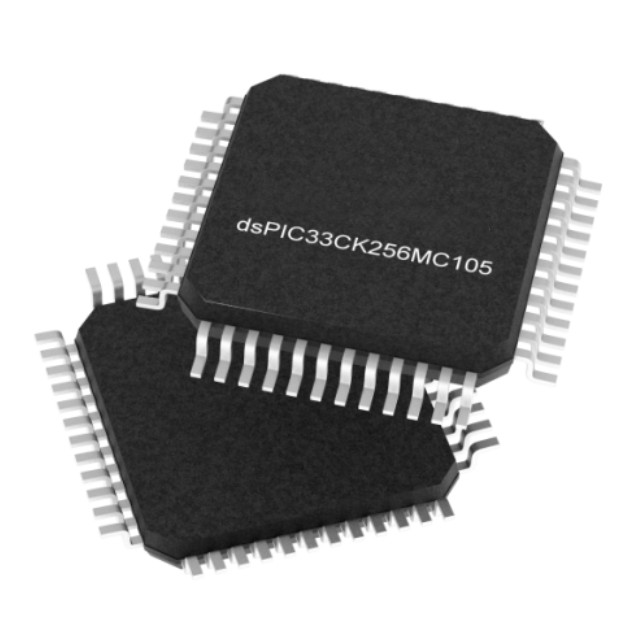

рисунок только для справки.
< >

тип товара:DSPIC33CK256MC105-I/PT

наименование товара:Цифровые сигнальные контроллеры

бренд:Microchip

год выпуска:25+

пакет:TQFP-48

срок поставки:новый оригинальный

количество запасов: 2000

количество
онлайновый запрос

контакты:

почтовый ящик:

контактный телефон:

название компании:

технический параметр

изготовитель
Microchip
модель
DSPIC33CK256MC105-I/PT
упаковка
TQFP-48
описание
Высокопроизводительные 16-разрядные цифровые сигнальные контроллеры с высокоскоростным ШИМ и CAN FD

описание продукции

Цифровые сигнальные контроллеры (DSC) DSPIC33CK256MC105-I/PT оснащены одним ядром dsPIC® DSC с тактовой частотой 100 МГц, интегрированным DSP и усовершенствованными встроенными периферийными устройствами. Эти DSC позволяют разрабатывать системы управления двигателями, высокопроизводительные, универсальные встроенные и надежные приложения для автомобильной, промышленной, медицинской и потребительской отраслей.


Особенности DSPIC33CK256MC105-I/PT

Условия эксплуатации

От 3,0 В до 3,6 В

От -40 °C до +125 °C, от постоянного тока до 100 MIPS

От -40ºC до +150ºC, от постоянного тока до 70 MIPS

Ядро DSC dsPIC33CK и память

До 256 Кбайт программной флэш-памяти с ECC

До 32 Кбайт данных SRAM со встроенной самопроверкой памяти (MBIST)

Модифицированная архитектура Гарварда с 16-разрядными данными и 24-разрядными инструкциями

Эффективная с точки зрения кода (C и ассемблер) архитектура ЦП, разработанная для приложений реального времени

Шестнадцать 16-разрядных рабочих регистров

Четыре набора регистров сохранения контекста прерываний, включая ACC и статус ЦП для быстрой обработки прерываний

Одноцикловое смешанное 32-разрядное умножение

Быстрое 6-цикловое аппаратное деление 32/16 и 16/16

Двойные 40-разрядные аккумуляторы с фиксированной запятой (ACC) для операций DSP

Одноцикловое MAC/MPY с двойным извлечением данных и обратной записью результатов

Поддержка циклов с нулевой нагрузкой

Высокоскоростной модуль PWM

Четыре независимые пары PWM (всего восемь выходов) с разрешением до 2 нс

Вставка мертвого времени для нарастающих и спадающих фронтов и поддержка компенсации мертвого времени

Разрезание тактовой частоты для работы на высоких частотах

Входы для ошибок и ограничения тока

Гибкая конфигурация триггера для запуска АЦП

Расширенные аналоговые функции

12-разрядный модуль АЦП 3,5 МГц

До 20 входных каналов АЦП (в зависимости от корпуса)

Четыре цифровых компаратора для снижения накладных расходов ЦП

Четыре фильтра с передискретизацией до 256x для повышения разрешения (до 16 бит)

Два аналоговых компаратора (15 нс) с выделенным 12-разрядным ЦАП с аппаратной компенсацией наклона и одним выходом буфера ЦАП

До трех операционных усилителей с внутренним подключением к модулю АЦП, 20 МГц GBW, ±1 мВ смещения напряжения и 40 В/мкс скорости нарастания

Таймеры/счетчики/сравнение выхода/захват входа

Девять 16-разрядных таймеров/счетчиков (или четыре 32-разрядных)

4 выхода PWM или сравнения выхода (OC)

4 вывода захвата входа (IC) или внутренние соединения от модулей CLC или компараторов

Генератор периферийных триггеров (PTG) для планирования сложных последовательностей

Один модуль интерфейса квадратурного энкодера (QEI) для поддержки оптического энкодера

Коммуникационные интерфейсы

Три UART (15 Мбит/с) с автоматической обработкой протоколов для LIN/J2602 и DMX

Два 4-проводных SPI/I2S до 40 МГц с выделенными контактами

Один модуль I2C (до 1 Мбит/с) с поддержкой SMBus

Модуль CAN Flexible Data Rate (CAN-FD) (только для устройств '50x)

Один модуль Single-Edge Nibble Transmission (SENT) для подключения датчиков

Четыре канала DMA, поддерживающие передачу данных

Особые характеристики

Четыре модуля Configurable Logic Cell (CLC) с пользовательскими логическими схемами

Программируемый выбор выводов (PPS) для назначения функций периферийных выводов

Встроенный датчик температуры с прямым подключением к модулю ADC

256 байт однократно программируемой памяти (OTP) и 120-битный уникальный идентификатор устройства (UDID)

Управление тактовой частотой и питанием

Встроенный быстрый RC (FRC) 8 МГц

Программируемые PLL с внешними источниками тактовой частоты генератора и выходом опорной тактовой частоты (REFO)

Отказоустойчивый монитор тактовой частоты (FSCM) с резервным генератором Fast RC (BFRC) 8 МГц

Режимы управления низким энергопотреблением — Sleep, Idle и Doze

Встроенный сброс при включении питания (POR) и сброс при понижении напряжения (BOR)

Поддержка разработки отладчика

Поддержка программирования и отладки в схеме и в приложении (ICSP)

Встроенная отладка с 3 сложными и 5 простыми точками останова

Поддержка граничного сканирования IEEE 1149.2 (JTAG)

Функции безопасности

Функция безопасности Dead-Man Timer (DMT) с тактовой частотой, определяемой по извлечению инструкций

Оконный сторожевой таймер (WWDT)

CodeGuard™ Security для программной FLASH

FLASH с ECC и функцией тестирования введения ошибок

Flash OTP с запретом записи ICSP™

Встроенная самопроверка памяти (MBIST)

Монитор тактовой частоты с несколькими резервными источниками тактовой частоты

Программируемая циклическая проверка избыточности (CRC)

Аппаратные прерывания

Блокировка SFR

Теневые рабочие регистры

Управление неисправностями PWM

Встроенный LDO без конденсатора

Обратное считывание портов ввода-вывода


Применение DSPIC33CK256MC105-I/PT

Управление BLDC

PMSM

ACIM

SR

Шаговые двигатели
