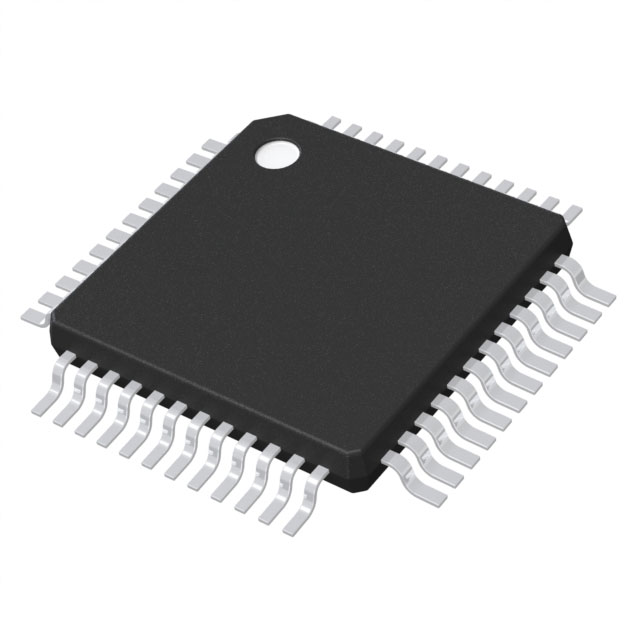

DSPIC33AK512MC505-E/PT — это 32-разрядный цифровой сигнальный контроллер (DSC) dsPIC33A с тактовой частотой 200 МГц, 32/64-разрядным блоком с плавающей запятой (FPU), флэш-памятью для программ объемом до 512 КБ и оперативной памятью SRAM объемом 64 КБ. Высокоскоростные 12-разрядные АЦП с частотой 40 МГц, операционные усилители с высокой полосой пропускания 100 МГц и низким смещением входного напряжения, быстрые компараторы 5 нс и высокоскоростные ШИМ-выходы, предназначенные для оптимизации приложений управления в реальном времени.

Особенности DSPIC33AK512MC505-E/PT

Условия эксплуатации

3,0 В до 3,6 В: от -40 °C до +85 °C, от постоянного тока до 200 МГц

3,0 В до 3,6 В: от -40 °C до +125 °C, от постоянного тока до 200 МГц

От 3,0 В до 3,6 В: от -40 °C до +150 °C, от постоянного тока до 100 МГц

Высокопроизводительный цифровой сигнальный контроллер (DSC) dsPIC33A

32-разрядный набор инструкций для оптимизации скорости и размера программного кода

Нестраничное линейное пространство адресации данных/флэш-памяти 24 разряда

16-разрядные/32-разрядные инструкции для оптимизации размера кода и производительности

32-разрядные широкие пути данных

Сопроцессор с одинарной и двойной точностью с плавающей запятой (FPU)

Прерывание по изменению уровня или фронта на выводах ввода/вывода

Выбор выводов периферийных устройств (PPS) Переназначаемые выводы для уменьшения сложности компоновки платы

Несколько векторов прерываний с индивидуально программируемым приоритетом

Пять выводов внешних прерываний

Выбираемые варианты генератора, включая:

Внутренний быстрый RC-генератор (FRC) 8 МГц, 1% при 0ºC-85ºC

8 МГц, 2% Внутренний резервный быстрый RC (BFRC) генератор с выходом, разделенным на 32 кГц

2 Кбайт кэш-памяти инструкций

Шестнадцать 32-разрядных рабочих регистров

Двойные 72-разрядные аккумуляторы, поддерживающие 32-разрядные и 16-разрядные операции DSP с фиксированной запятой

Восемь уровней глубоких наборов рабочих регистров

Восемь уровней глубоких наборов регистров аккумулятора

Восемь уровней наборов регистров с плавающей запятой

Характеристики памяти

До 512 Кбайт программной флэш-памяти:

10 000 циклов стирания/записи

Минимальный срок хранения данных — 20 лет

Самопрограммируемая под управлением программного обеспечения

Программируемая защита кода

Код исправления ошибок флэш-памяти (ECC)

Программируемые области OTP

Запрет записи во всю флэш-память OTP с помощью ICSP™

Высокоскоростной кварцевый резонаторный генератор или внешний тактовый генератор

До 64 Кбайт оперативной памяти:

8-канальный аппаратный модуль прямого доступа к памяти (DMA)

Код исправления ошибок (ECC) оперативной памяти

Встроенная самопроверка оперативной памяти (MBIST)

Встроенная самопроверка флэш-памяти (NVMBIST)

Высокоскоростной PWM

Несколько генераторов PWM:

Двенадцать пар (двадцать четыре выхода) генераторов с разрешением до 1,25 нс

Компенсация мертвого времени поддерживает работу на более низкой скорости

Поддержка PWM для:

BLDC, PMSM, ACIM, SRM и шаговых двигателей

Применение в системах питания с постоянным временем включения, гистерезисом и импульсным режимом

Входы для сигналов неисправности и ограничения тока

Гибкая конфигурация триггера для запуска АЦП

Высокоскоростные аналого-цифровые преобразователи

Пять АЦП с разрешением 12 бит

Скорость преобразования до 40 МГц

До 26 аналоговых входных выводов

Шестнадцать каналов настроек. Каждый канал:

Может быть назначен любому аналоговому входу (выводу ввода/вывода или внутреннему сигналу)

Может быть настроен на другое время выборки

Может быть сконфигурирован как односторонний или дифференциальный

Результат преобразования может быть отформатирован как без знака или со знаком

Результат преобразования может быть выровнен по левому краю (формат дроби)

Имеет отдельный 32-разрядный регистр результатов преобразования

Поддерживает четыре режима выборки:

Передискретизация нескольких выборок

Интеграция нескольких выборок

Окно (несколько выборок, накопленных при активном сигнале затвора)

Одиночное преобразование

Все каналы имеют цифровой компаратор для определения, когда результат преобразования меньше, больше, в пределах или за пределами настраиваемых пороговых значений

Последние три канала настроек имеют второй аккумулятор результатов для реализации фильтров второго порядка

Входы с диапазонным эталоном и диодным датчиком температуры

Другие аналоговые функции

Восемь 5 нс аналоговых компараторов с 12-разрядными PDM ЦАП

Мультиплексирование входов

Компенсация наклона

До двух буферов выхода ЦАП

Четыре источника постоянного тока

3 операционных усилителя с диапазоном от рельса до рельса 100 МГц со скоростью нарастания 40 В/мкс

Смещение 1 мВ (типичное) с калибровкой входного смещения напряжения

Встроенный сенсорный контроллер:

Независимый от возможностей обработки АЦП

Поддержка режимов само- и взаимного CVD-сенсорного управления

От 18 до 32 входов АЦП RX для сенсорного управления

От 8 до 32 выходов TX для сенсорного управления

Усовершенствованное емкостное зондирование, сенсорные кнопки, ползунки и колесики

До 32 каналов самоемкости и до 256 каналов взаимной емкости
