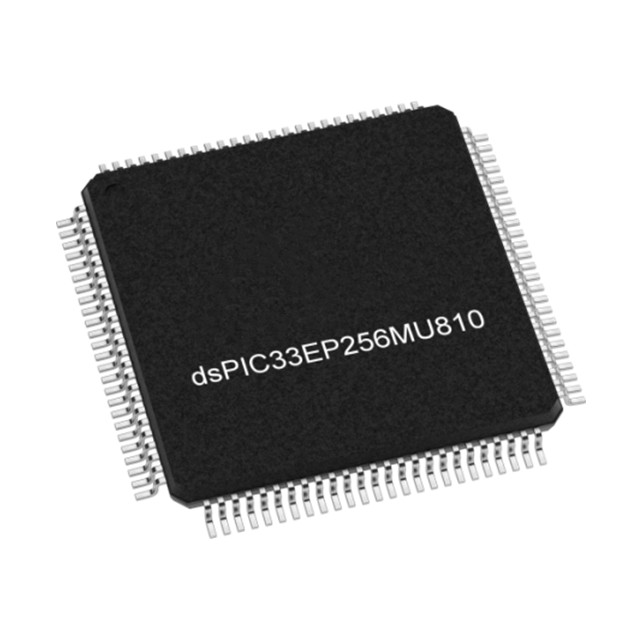

Цифровые сигнальные контроллеры (DSC) DSPIC33EP256MU810-E/PF оснащены ядром dsPIC® DSC с производительностью 70 MIPS, встроенным DSP и усовершенствованными встроенными периферийными устройствами. Эти DSC позволяют создавать высокопроизводительные системы управления двигателями высокой точности, которые более энергоэффективны, тише в работе, имеют большой диапазон и длительный срок службы. Они могут использоваться для управления бесщеточными двигателями постоянного тока, синхронными двигателями с постоянными магнитами, асинхронными двигателями переменного тока и шаговыми двигателями. Эти устройства также идеально подходят для высокопроизводительных приложений общего назначения.

Особенности DSPIC33EP256MU810-E/PF

Условия эксплуатации

От 3,0 В до 3,6 В, от -40 °C до +125 °C, постоянный ток до 60 MIPS

От 3,0 В до 3,6 В, от -40 °C до +85 °C, постоянный ток до 70 MIPS

Ядро dsPIC33E

Модифицированная архитектура Гарварда

Набор инструкций, оптимизированный для компилятора C

16-разрядный канал данных

24-разрядные инструкции

16x16 операций умножения целых чисел

32/16 и 16/16 операций деления целых чисел

11 дополнительных инструкций

Два 40-разрядных аккумулятора с опциями округления и насыщения

Гибкие и мощные режимы адресации

Одноцикловое умножение и накопление

Одноцикловые сдвиги для данных шириной до 40 бит

Операции умножения/деления дробных чисел 16x16

ШИМ управления двигателем

Два модуля основной временной базы могут одновременно управлять двумя трехфазными двигателями

До семи генераторов ШИМ

Два выхода ШИМ на каждый генератор ШИМ

Разрешение ШИМ 8,32 нс

Интерфейс квадратурного энкодера (QEI)

32-разрядный счетчик положения

32-разрядный счетчик индексных импульсов

Встроенные аналоговые функции

Два независимых модуля АЦП

Один АЦП, настраиваемый как 10-разрядный, 1,1 МГц с четырьмя S&H или 12-разрядный, 500 кГц с одним S&H

Один 10-разрядный АЦП, 1,1 МГц с четырьмя S&H

Восемь S&H с использованием обоих 10-разрядных модулей АЦП

24 аналоговых канала (64-контактные устройства) до 32 аналоговых каналов (100/121/144-контактные устройства)

Гибкие и независимые источники триггера АЦП

До трех модулей аналогового компаратора с программируемыми 32 опорными точками напряжения

Таймеры / захват / сравнение / стандартный ШИМ

9 16-разрядных таймеров/счетчиков. Неиспользуемые выходы сравнения могут использоваться в качестве стандартных таймеров, всего 25 таймеров

16 входов захвата

16 выходов сравнения/ШИМ

Аппаратные часы реального времени и календарь

Выбор периферийных выводов (PPS) для переназначения функций

Прямой доступ к памяти (DMA)

15-канальный DMA с выбираемым пользователем арбитражем приоритетов

Коммуникационные интерфейсы

Интерфейс USB 2.0 OTG с полной скоростью

Четыре модуля UART (15 Мбит/с), поддерживающие протоколы LIN/J2602 и IrDA®

Четыре 4-проводных модуля SPI (15 Мбит/с)

Два модуля ECAN™ (1 Мбод) Поддержка CAN 2.0B

Два модуля I2C (до 1 Мбод) с поддержкой SMBus

Модуль интерфейса преобразователя данных (DCI) с поддержкой I2S и аудиокодеков

PPS для переназначения функций

Параллельный главный порт (PMP)

Квалификация и поддержка класса B

AEC-Q100 класс 1 (от -40ºC до +125ºC)

AEC-Q100 класс 0 (от -40ºC до +150ºC)

Библиотека безопасности класса B, IEC 60730
