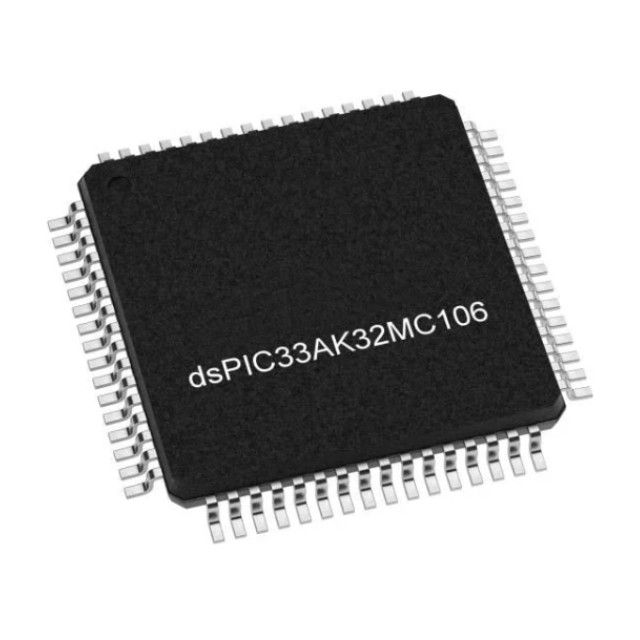

рисунок только для справки.
< >

тип товара:DSPIC33AK32MC106-I/PT

наименование товара:Контроллеры цифровых сигналов

бренд:Microchip

год выпуска:25+

пакет:TQFP-64

срок поставки:новый оригинальный

количество запасов: 2000

количество
онлайновый запрос

контакты:

почтовый ящик:

контактный телефон:

название компании:

технический параметр

изготовитель
Microchip
модель
DSPIC33AK32MC106-I/PT
упаковка
TQFP-64
описание
200 МГц 32-разрядный одноядерный цифровой сигнальный контроллер

описание продукции

DSPIC33AK32MC106-I/PT — это 32-разрядный цифровой сигнальный контроллер (DSC) с частотой 200 МГц, 32/64-разрядным блоком с плавающей запятой (FPU), флэш-памятью для программ объемом до 128 КБ и оперативной памятью SRAM объемом 16 КБ. Высокоскоростные 12-разрядные АЦП с частотой 40 МГц, операционные усилители с высокой полосой пропускания 100 МГц и низким смещением входного напряжения, быстрые компараторы 5 нс и высокоскоростные ШИМ-выходы, разработанные для оптимизации приложений управления в реальном времени. Готовность к функциональной безопасности с поддержкой квалификации AEC-Q100 для автомобильных приложений.


Особенности DSPIC33AK32MC106-I/PT

Условия эксплуатации

От 3,0 В до 3,6 В: от -40 °C до +85 °C, от постоянного тока до 200 МГц.

От 3,0 В до 3,6 В: от -40 °C до +150 °C, от постоянного тока до 200 МГц.

От 3,0 В до 3,6 В: от -40 °C до +125 °C, от постоянного тока до 200 МГц.

Высокопроизводительный цифровой сигнальный контроллер (DSC) dsPIC33A

32-разрядный набор инструкций для оптимизации скорости и размера программного кода:

Нестраничное линейное пространство адресации данных/флэш-памяти 24 разряда

16-разрядные/32-разрядные инструкции для оптимизации размера кода и производительности

32-разрядные широкие пути данных

Сопроцессор с одинарной и двойной точностью с плавающей запятой (FPU)

Прерывание по изменению уровня или фронта на выводах ввода/вывода

Выбор выводов периферийных устройств (PPS) Переназначаемые выводы для уменьшения сложности компоновки платы

Несколько векторов прерываний с индивидуально программируемым приоритетом

Пять выводов внешних прерываний

Выбираемые варианты генератора, включая:

Внутренний быстрый RC-генератор (FRC) 8 МГц, 1% при 0ºC-85ºC

8 МГц, 2% Внутренний резервный быстрый RC (BFRC) генератор с выходом, разделенным на 32 кГц

2 Кбайт кэш-памяти инструкций

Шестнадцать 32-разрядных рабочих регистров

Двойные 72-разрядные аккумуляторы, поддерживающие 32-разрядные и 16-разрядные операции DSP с фиксированной запятой

Восемь уровней глубоких наборов рабочих регистров

Восемь уровней наборов регистров аккумуляторов

Восемь уровней наборов регистров с плавающей запятой

Характеристики памяти

До 128 Кбайт программной флэш-памяти:

10 000 циклов стирания/записи

Минимальный срок хранения данных — 20 лет

Самопрограммируемая под управлением программного обеспечения

Программируемая защита кода

Код исправления ошибок флэш-памяти (ECC)

Программируемые области OTP

Запрет записи во всю флэш-память OTP с помощью ICSP™

Область OTP 64 x 128 бит

Высокоскоростной кварцевый резонаторный генератор или внешний тактовый генератор

До 16 Кбайт оперативной памяти:

6-канальный аппаратный модуль прямого доступа к памяти (DMA)

Код исправления ошибок (ECC) оперативной памяти

Встроенная самопроверка оперативной памяти (MBIST)

Характеристики контроллера

Входы/выходы с высоким током стока/источника

Программируемые слабые подтягивающие и опускающие резисторы

Программируемые выходы с открытым стоком

Два PLL 1,6 ГГц для периферийных устройств, которые могут синхронизироваться с FRC или кварцевым генератором

Выход опорного тактового генератора (REFO)

Режимы управления низким энергопотреблением (спящий и простоя)

Сброс при включении питания и сброс при понижении напряжения питания

Высокоскоростной ШИМ

Четыре генератора ШИМ (четыре пары, восемь выходов)

Разрешение ШИМ до 2,5 нс

Мертвое время для нарастающих и спадающих фронтов

Компенсация мертвого времени поддерживает работу на более низких скоростях

Поддержка ШИМ для:

BLDC, PMSM, ACIM, SRM и шаговых двигателей

Входы для сигналов неисправности и предельного тока

Гибкая конфигурация триггера для запуска АЦП

Два высокоскоростных аналого-цифровых преобразователя

Разрешение 12 бит

Скорость преобразования до 40 МГц

До 22 аналоговых входных выводов

20 каналов настроек. Каждый канал:

Может быть назначен любому аналоговому входу (выводу ввода/вывода или внутреннему сигналу)

Может быть настроен на другое время дискретизации

Может быть сконфигурирован как односторонний или дифференциальный

Результат преобразования может быть отформатирован как без знака или со знаком

Результат преобразования может быть выровнен по левому краю (формат дроби)

Имеет отдельный 32-разрядный регистр результатов преобразования

Поддерживает четыре режима дискретизации:

Передискретизация нескольких выборок

Интеграция нескольких выборок

Окно (несколько выборок, накопленных при активном сигнале затвора)

Однократное преобразование

Все каналы имеют цифровой компаратор для определения, когда результат преобразования меньше, больше, в пределах или за пределами настраиваемых пороговых значений

Последние три канала настроек имеют второй аккумулятор результатов для реализации фильтров второго порядка

Входы с диапазонным эталоном и диодным датчиком температуры

Другие аналоговые функции

Три аналоговых компаратора 5 нс с 12-разрядными ЦАП PDM:

Мультиплексирование входов

Компенсация наклона

Один буфер выхода ЦАП

Восемь источников постоянного тока

До 3 операционных усилителей с рабочим диапазоном 100 МГц и

скоростью нарастания 100 В/мкс

смещением 1 мВ (типичным)

Пользовательская калибровка входного смещения напряжения

Функции безопасности

Оконный сторожевой таймер (WDT)

Таймер «мертвого человека» (DMT)

Четыре монитора целостности ввода-вывода (IOIM)

Отказоустойчивый монитор тактовой частоты (FSCM) с автоматическим переключением на резервный источник тактовой частоты с:

Программируемыми пороговыми значениями перегрузки/недогрузки

Кодом исправления ошибок (ECC)

Кодом исправления ошибок RAM (ECC)

Встроенной самопроверкой памяти RAM (MBIST)

32-разрядным модулем циклического контроля избыточности (CRC)

Запретом записи всего флэш-памяти OTP с помощью ICSP™

Внутренним стабилизатором напряжения без крышки

Виртуальными выводами PPS для резервирования и мониторинга

Диодом датчика температуры
