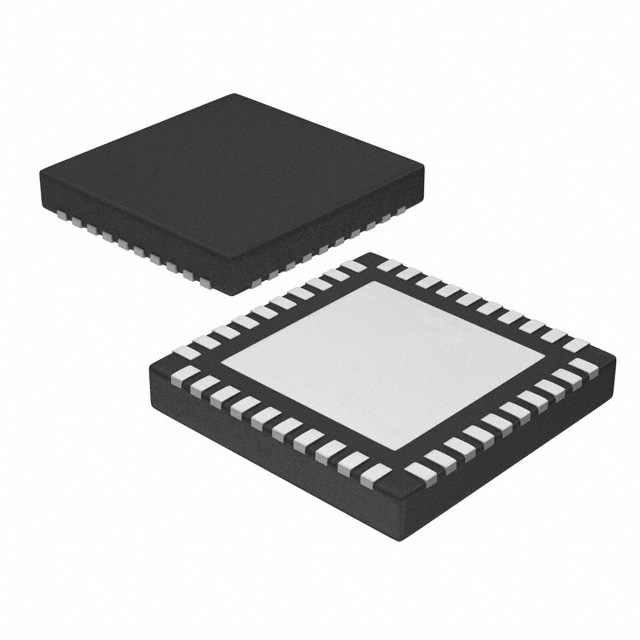

Высокочастотные возможности LMX1205RHAR, чрезвычайно низкий джиттер и программируемая задержка входа и выхода тактового сигнала этого устройства делают его отличным решением для высокоточных высокочастотных преобразователей данных без ухудшения отношения сигнал/шум. Каждый из четырех высокочастотных тактовых выходов и дополнительных выходов LOGICLK с большим диапазоном делителя сопряжен с тактовым сигналом выхода SYSREF. Сигнал SYSREF для интерфейсов JESD204B/C может генерироваться внутренне или передаваться в качестве входного сигнала и повторно синхронизироваться с тактовыми генераторами устройства. Бесшумная регулировка задержки на входном пути высокочастотного тактового входа и отдельных тактовых выходных путей обеспечивает низкий сдвиг тактовых генераторов в многоканальной системе. Для приложений синхронизации преобразователей данных важно, чтобы джиттер тактового генератора был меньше джиттера апертуры преобразователя данных. В приложениях, где необходимо синхронизировать более четырех преобразователей данных, можно разработать различные каскадные архитектуры с использованием нескольких устройств для распределения всех необходимых высокочастотных тактовых сигналов и сигналов SYSREF. Это устройство в сочетании с источником опорного тактового сигнала с ультранизким уровнем шума является идеальным выбором для синхронизации преобразователей данных, особенно при частоте дискретизации выше 3 ГГц.

Особенности LMX1205RHAR

Выходная частота: от 300 МГц до 12,8 ГГц.

Бесшумная регулируемая входная задержка до 60 пс с разрешением 1,1 пс.

Индивидуально регулируемые выходные задержки до 55 пс с разрешением 0,9 пс.

Сверхнизкий уровень шума.

Уровень шума: –159 дБc/Гц при выходной частоте 6 ГГц.

Аддитивный джиттер (DC до fCLK): 36 фс.

Аддитивный джиттер (от 100 Гц до 100 МГц): 10 фс

Четыре высокочастотных тактовых генератора с соответствующими выходами SYSREF

Общий делитель на 1 (байпас), 2, 3, 4, 5, 6, 7 и 8

Общий программируемый множитель x2, x3, x4, x5, x6, x7 и x8

Выход LOGICLK с соответствующим выходом SYSREF

На отдельном банке деления

Предварительный делитель 1, 2, 4

Постделитель 1 (байпас), 2, …, 1023

Вторая опция логического тактового генератора с дополнительным делителем 1, 2, 4 и 8

Шесть программируемых уровней выходной мощности

Синхронизированные выходы тактового генератора SYSREF

508 настроек шага задержки менее 2,5 пс при 12,8 ГГц

Режимы генератора, ретранслятора и ресинхронизации ретранслятора

Функция оконного режима для выводов SYSREFREQ для оптимизации синхронизации

Функция SYNC для всех делителей и нескольких устройств

Рабочее напряжение: 2,5 В

Рабочая температура: от –40 °C до +85 °C

Применение LMX1205RHAR

• Тестирование и измерения:

– Осциллографы

– Тестеры беспроводного оборудования

– Широкополосные цифровые преобразователи

• Аэрокосмическая и оборонная промышленность:

– Радары

– Электронная война

– Передняя часть искателя

– Боеприпасы

– Фазированная антенная решетка / Формирование луча

• Общее назначение:

– Тактовая частота преобразователя данных

– Распределение / деление тактового буфера
