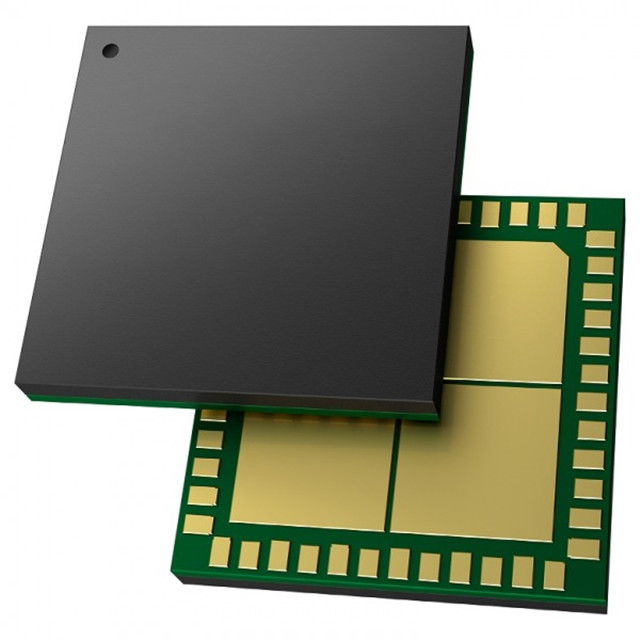

рисунок только для справки.
< >

тип товара:ADF5612CCCZ

наименование товара:Петля с фазовой автоподстройкой - PLL

бренд:ADI

год выпуска:25+

пакет:LGA-48

срок поставки:новый оригинальный

количество запасов: 3000

количество
онлайновый запрос

контакты:

почтовый ящик:

контактный телефон:

название компании:

технический параметр

изготовитель
ADI
модель
ADF5612CCCZ
упаковка
LGA-48
описание
Синтезатор частоты с фазовым замкнутым контуром (PLL) с интегрированным VCO

описание продукции

Когда устройство ADF5612CCCZ используется в сочетании с внешним контурным фильтром и внешним эталонным источником напряжения, оно может реализовать синтезатор частоты с дробным или целым N-частотным разделением с фазовым замкнутым контуром (PLL). Конструкция широкополосного микроволнового управляемого напряжением осциллятора (VCO) позволяет работать на частотах от 7300 МГц до 8500 МГц на одном выходе RF. Серия кроссоверов с дифференциальным выходом частоты позволяет работать в диапазоне от 57 МГц до 8500 МГц. Диапазон аналоговых и цифровых источников питания для цепей PLL составляет от 3,15 В до 3,45 В, а для VCO - от 4,75 В до 5,25 В.


Основные характеристики устройства:

Диапазон исходящих частот RFOUT: от 7300mz до 8500mz

Диапазон частот PDIV_OUT и NDIV_OUT: от 57mz до 8500mz

Синтезатор десятичных частот N и целое число N-частотных частот

Типичн PFD, как мощност: < − 105dBc

RMS колебалась под интегральной частотой от 1kHz до 100MHz: <40 летающих секунд

Внутренний фазовый шум Фома

Цел модел: − 232dBc/гц

Оценк модел: − 229dBc/гц

За − 40 ° C до + 105 ° C масштаб поддержива замк частот (улета оттуд посл.)

Фазовый шум низкого кольца VCO

100kHz смещен типичн сто состав − 115dBc/гц (RFOUT 7,3 ГГЦ)

Мощность RFOUT (типичное значение) : 6dBm

Программируемые выходные частоты 1, 2, 4, 8, 16, 32, 64 или 128

Программируемый уровень выводимой мощности

Стандартный расход энергии: 1 ватт

48 портов, 7 мм на 7 мм LGA инкапсуляция: 49 mm2

Кроме того, adf5612ccz применяется в ряде прикладных сцен, включая:

Военные и военные

Испытательное оборудование

Рождение часов

Беспроводная инфраструктура

Спутники и узкие узкие терминалы (VSAT)

Микроволновый радио


смежная продукция

модель

фирменный торговец

упаковка

количество

описание

ADF5612BCCZ

ADI

LGA-48

2500

Синтезатор частоты с фазовым замкнутым контуром (PLL) с интегрированным VCO

ADF5610BCCZ

ADI

LGA-48

4500

Петля фазовой синхронизации-PLL, микроволновой широкополосный синтезатор частоты с интегрированным VCO

HMC535LP4E

ADI

QFN-24

3000

14,7 ГГц - 15,4 ГГц, фазово-блокированный генератор

ADF4196BCPZ

ADI

LFCSP-32

3000

Низкий фазовый шум, быстрое решение синтезатора частоты с фазовой блокировкой 6 ГГц

ADF4355-2BCPZ

ADI

LFCSP-32

3000

Широкополосный синтезатор частоты с интегрированным VCO

ADF4157BCPZ

ADI

LFCSP-20

3500

Синтезатор с высоким разрешением, 6 ГГц, дробный N

ADF4152HVBCPZ

ADI

LFCSP-32

3000

Высоковольтный, десятичный N/целочисленный N частотный синтезатор PLL

ADF4158CCPZ

ADI

LFCSP-24

3000

Прямая модуляция/генерация формы волны 6.1 ГГц десятичный N частотный синтезатор

ADF4169CCPZ

ADI

LFCSP-24

3000

Прямая модуляция/быстрая генерация волн 13,5 ГГц десятичный N частотный синтезатор

ADF4150HVBCPZ

ADI

LFCSP-32

3000

Высоковольтный дробный N/целочисленный N частотный синтезатор PLL
