Устройство TPS92663QPWPRQ1 LED Matrix Manager обеспечивает управление светодиодами на уровне отдельных пикселей. Устройство состоит из двух подстроек по три последовательно соединенных интегральных переключателя для обхода отдельных светодиодов. одна подстрока позволяет устройству принимать один или несколько источников тока. она также позволяет подключать два переключателя параллельно для обхода сильноточных светодиодов. для контроля и управления светодиодами может использоваться главный микроконтроллер. Для контроля и управления устройством TPS92663QPWPRQ1 можно использовать главный микроконтроллер, который также позволяет подключать два переключателя параллельно для шунтирования сильноточных светодиодов. Последовательный интерфейс универсального асинхронного приемника-передатчика (UART) для контроля и управления устройством TPS92663QPWPRQ1. Последовательный интерфейс поддерживает использование приемопередатчиков CAN, для более надежных приложений физического уровня можно использовать TPS92663QPWPRQ1.

8-разрядный АЦП устройства TPS92663QPWPRQ1 имеет два мультиплексированных входа, которые могут использоваться для температурной компенсации системы и для измерения значений стейджинга, позволяющих осуществлять стейджинг и кодирование светодиодов. Внутренняя шина зарядового насоса обеспечивает напряжение управления затвором для обходного переключателя светодиодов. Низкое сопротивление включения (RDS(on)) снижает потери проводимости и рассеиваемую мощность шунтирующего переключателя. Фазовый сдвиг и ширина импульса программируются для каждого светодиода в строке. Для регулировки частоты ШИМ в устройстве используются внутренние регистры. Возможна синхронизация нескольких устройств. Для снижения уровня электромагнитных помех переключатели имеют программируемую скорость нарастания импульсов при переключении в режиме ШИМ диммирования. В устройстве реализована защита от обрыва светодиода с программируемыми пороговыми значениями. Последовательный интерфейс сообщает об обрыве и замыкании светодиода.

Атрибуты изделия

Тип: контроллер постоянного тока

Топология: Buck, Boost

Внутренний переключатель: нет

Количество выходов: 6

Напряжение питания (минимум): 4,5 В

Напряжение - питание (макс.): 60 В

Напряжение - выход: 62 В

Ток - выходы/каналы: -

Частота: -

Регулировка яркости: ШИМ

Применение: Автомобильная промышленность, освещение

Рабочая температура: -40°C ~ 125°C (TA)

Тип монтажа: поверхностный монтаж

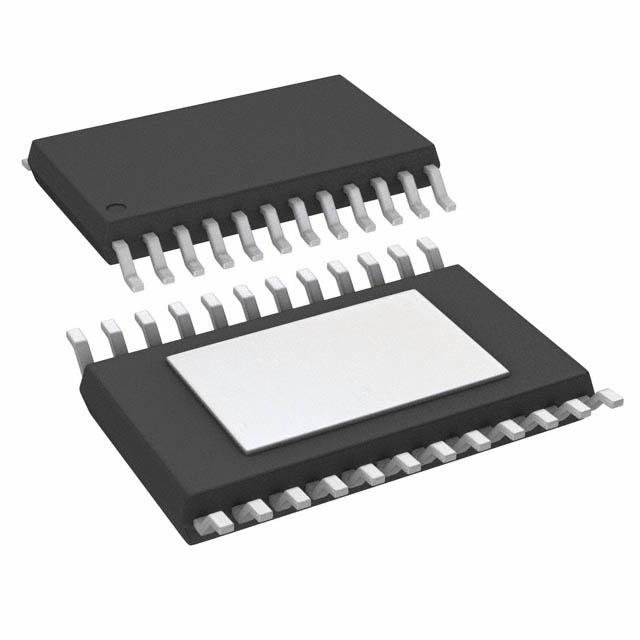

Упаковка/корпус: 24-PowerTSSOP (0.173", 4.40mm Width)

Комплект поставки: 24-HTSSOP

Области применения

• Автомобильные системы головного освещения

• Матричные светодиодные системы высокой яркости

• ADB или безбликовый дальний свет
