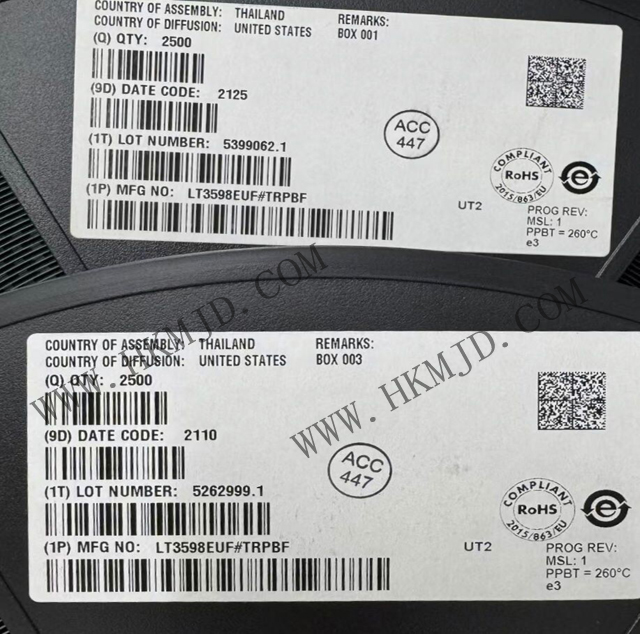

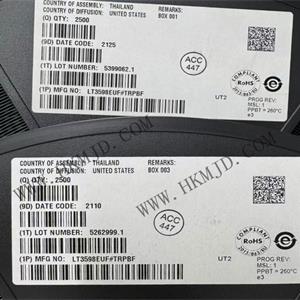

рисунок только для справки.
< >

тип товара:LT3598EUF

наименование товара:LED-драйвер

бренд:ADI

год выпуска:21+

пакет:QFN-24

срок поставки:новый оригинальный

количество запасов: 5000

количество
онлайновый запрос

контакты:

почтовый ящик:

контактный телефон:

название компании:

технический параметр

изготовитель
ADI
модель
LT3598EUF
упаковка
QFN-24
описание
6-канальный драйвер светодиодов с током 30 мА и точностью согласования тока 1,5%

описание продукции

LT3598EUF — это высокоэффективный многоканальный драйвер LED в 24-контактном корпусе QFN (4 мм × 4 мм), предназначенный для высокоточных приложений подсветки и отображения. Чип использует повышающую топологию и может управлять до 6 цепочками светодиодов с током до 30 мА в каждой цепочке и точностью согласования тока ±1,5 %, что обеспечивает равномерность яркости светодиодов.


Характеристики продукта — LT3598EUF

Тип продукта:    Микросхема драйвера светодиодной подсветки

Серия:    LT3598

Тип монтажа:    SMD/SMT

Корпус:    QFN-24

Количество выходов:    6 выходов

Выходной ток:    30 мА

Входное напряжение — максимальное:    30 В

Входное напряжение — минимальное значение:    3,2 В

Топология:    Boost

Рабочая частота:    от 200 кГц до 2,5 МГц

Выходное напряжение:    44 В

Минимальная рабочая температура:    - 40 °C

Максимальная рабочая температура:    + 125 °C


Ключевые характеристики

Высокоточная регулировка тока

Соответствие тока светодиодов ±1,5 % обеспечивает равномерность подсветки дисплея.

Поддержка PWM и аналогового диммирования, коэффициент диммирования до 3000:1 (PWM) и 10:1 (аналоговый).

Широкий диапазон входного напряжения

Входное напряжение 3,2–30 В, подходит для одноэлементных литиевых батарей, промышленных источников питания 12/24 В и т. д.

Выходное напряжение до 44 В, может управлять несколькими последовательно соединенными светодиодами.

Программируемая частота переключения

Поддерживает регулируемую частоту от 200 кГц до 2,5 МГц, может синхронизироваться с внешним тактовым генератором, оптимизирует EMI-дизайн.

Комплексные функции защиты

Защита от разрыва цепи светодиода (сигнализация OPENLED)

Защита от перенапряжения (OVP)

Контроль снижения температуры (предотвращает перегрев светодиодов).

Низкое энергопотребление

Очень низкий ток в режиме ожидания (<1 мкА), подходит для устройств с батарейным питанием.


Применение — LT3598EUF

Дисплеи ноутбуков

Средние дисплеи

ЖК-дисплеи для автомобилей
