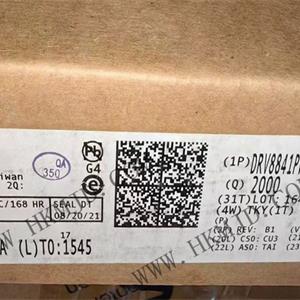

рисунок только для справки.
< >

тип товара:DRV8841PWPR

наименование товара:драйвер двигателя

бренд:TI

год выпуска:21+

пакет:HTSS0P-28

срок поставки:новый оригинальный

количество запасов: 50000

количество
онлайновый запрос

контакты:

почтовый ящик:

контактный телефон:

название компании:

технический параметр

изготовитель
TI
модель
DRV8841PWPR
упаковка
HTSS0P-28
описание
ИС драйверов биполярных шаговых или двухсторонних H-мостовых двигателей 45 В, 2,5 А

описание продукции

DRV8841PWPR представляет собой интегрированный драйвер двигателя с двумя Н-мостами для принтеров, сканеров и других устройств автоматизации. Устройство может использоваться для управления одним или двумя щеточными двигателями постоянного тока, биполярными шаговыми двигателями или другими нагрузками. Подключение к схеме контроллера осуществляется через простой ШИМ-интерфейс.


Блок выходного драйвера состоит из N-канальных силовых MOSFET, сконфигурированных как H-мосты. DRV8841 обеспечивает до 2,5 А пикового или 1,75 А среднеквадратичного выходного тока на каждый H-мост (при 24 В и TA = 25°C при надлежащем теплоотводе).


DRV8841PWPR обеспечивает спящий режим с низким энергопотреблением, который отключает внутреннюю схему для очень низкого потребления тока покоя. Этот спящий режим может быть установлен с помощью специального вывода nSLEEP. Предусмотрена внутренняя защита от перегрева, перегрузки по току и пониженного напряжения. Неисправности индицируются выводом nFAULT.


Характеристики DRV8841PWPR

Драйвер двигателя постоянного тока с двумя Н-мостами

Одно- и двухщеточный двигатель постоянного тока

Шаговый

Интерфейс управления ШИМ

Опциональное регулирование тока с фиксированной частотой

Двухбитное управление током позволяет использовать до четырех

уровни тока

Низкое сопротивление включения MOSFET

2,5 A Максимальный ток привода (24 В и

Максимальный ток преобразователя при 24 В и TA = 25°C

Комбинированная высокая и низкая сторона 400 мОм RDS(ON) при 24 В и TA = 25°C

RDS(ON) при 24 В и TA = 25°C для сторон высокого и низкого напряжения

Диапазон рабочих напряжений питания от 8,2 В до 45 В

Спящий режим с низким потреблением тока

Встроенный опорный выход 3,3 В

Термически улучшенный корпус для поверхностного монтажа

Особенности защиты

Защита от перегрузки по току (OCP)

Тепловое отключение (TSD)

Блокировка пониженного напряжения (UVLO)

Вывод индикации состояния неисправности (nFAULT)


Атрибуты изделия DRV8841PWPR

Продукт: Драйвер щеточного двигателя постоянного тока

Тип: полумост

Выходной ток: 2,5 А

Рабочий ток питания: 5 мА

Минимальная рабочая температура: - 40 C

Максимальная рабочая температура: + 85 C

Стиль монтажа: SMD/SMT

Упаковка / корпус: HTSSOP-28

Особенности: Регулирование тока

Чувствительность к влажности: Да

Количество выходов: 2 выхода

смежная продукция

модель

фирменный торговец

упаковка

количество

описание

L9997ND013TR

ST

SO-20

4000

Драйвер двигателя CMOS, DMOS, параллельное соединение, 20-SO

NCV7601PG

TI

PDIP-16

3000

Выключатель питания/привод 1: 1 биполярный 1.8A 16-PDIP

NCV7720DQAR2G

ON

SSOP24

5000

Драйвер двигателя, силовой MOSFET, SPI, 24-SSOP-EP

L6229D

ST

SO-24

3600

DMOS-драйвер для трехфазных бесщеточных двигателей постоянного тока

TLE9166EQ

INFINEON

TSDSO-32

2500

Привод двигателя NMOS PWM, SPI PG-TSDSO-32

TLE94003EP

INFINEON

TSDSO-14

2500

Двигатель постоянного тока с полумостовым (3) приводом, универсальный DMOS 2A TSDSO-14

IMC302A-F064

INFINEON

LQFP-64

3000

Двигатель PMSM/BLDC и контроллер PFC с дополнительным 32-разрядным микроконтроллером

IMC101T-F06

INFINEON

LQFP-64

2000

Моделирование привода двигателя, PWM PG-LQFP-64

IMC101T-F048

INFINEON

LQFP-48

2500

Моторный драйвер CMOS аналоговый, PWM PG-LQFP-48

L6482HTR

ST

HTSSOP38

2500

Драйвер биполярного двигателя Power MOSFET SPI 38-HTSSOP
