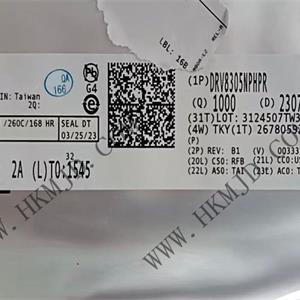

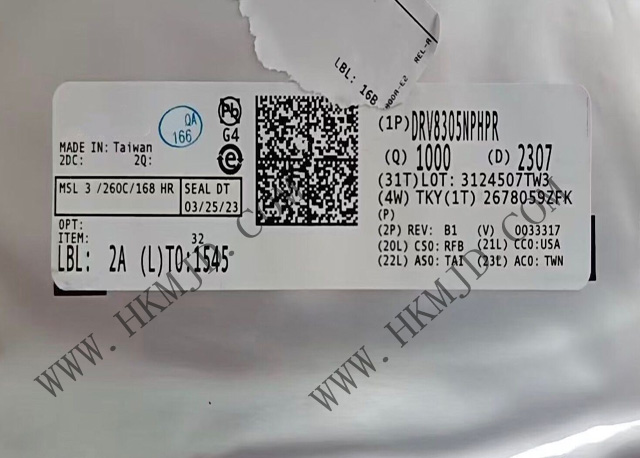

рисунок только для справки.
< >

тип товара:DRV8305NPHPR

наименование товара:Двигатель с приводом

бренд:TI

год выпуска:23+

пакет:HTQFP-48

срок поставки:новый оригинальный

количество запасов: 9000

количество
онлайновый запрос

контакты:

почтовый ящик:

контактный телефон:

название компании:

технический параметр

изготовитель
TI
модель
DRV8305NPHPR
упаковка
HTQFP-48
описание
Максимальный 45 В трехфазный интеллектуальный привод затвора

описание продукции

DRV8305NPHPR — это интегральная схема (ИС) драйвера затвора, предназначенная для приложений с трехфазными двигателями. Устройство содержит три высокоточных драйвера полумоста с температурной компенсацией, каждый из которых может управлять одним N-типа MOSFET высокого и низкого уровня.


Драйвер с зарядной помпой поддерживает работу при низком напряжении с коэффициентом заполнения 100 %. Этот драйвер затвора также способен обрабатывать импульсы падения нагрузки до 45 В.


Драйвер затвора использует автоматическое согласование при переключении, чтобы предотвратить пробой тока. Это устройство точно измеряет VDS верхнего и нижнего MOSFET, чтобы защитить внешние MOSFET в случае перегрузки по току.


DRV8305NPHPR имеет три разделительных усилителя для точного измерения тока и поддерживает двунаправленное измерение тока с регулируемым коэффициентом усиления.


DRV8305NPHPR имеет встроенный стабилизатор и контроллер, которые удовлетворяют требованиям микроконтроллера (MCU) или дополнительных систем к источнику питания.


SPI предоставляет подробные отчеты о неисправностях, а также гибкие настройки параметров, такие как варианты усиления разделительного усилителя, управление скоростью преобразования драйвера затвора и различные функции защиты.


Характеристики DRV8305NPHPR

Диапазон рабочего напряжения от 4,4 В до 45 В

Пиковый ток драйвера затвора 1,25 А/1 А

Программируемый независимый контроль скорости преобразования (HS)/низкой скорости (LS)/наклона

Поддержка драйвера затвора с зарядной помпой с коэффициентом заполнения 100

Три встроенных разделительных усилителя

Встроенный стабилизатор напряжения с низким падением напряжения (LDO) 50 мА (варианты 3,3 В/5 В)

Управление 3 входами широтно-импульсной модуляции (PWM) или 6 входами PWM с частотой до 200 кГц

Встроенная таблица переключения для одиночного PWM

Программируемое время мертвой зоны

Защита от пробоя металлооксидного полевого транзистора (MOSFET)

Программируемая защита VDS MOSFET

Поддержка защиты от обратной полярности батареи

Поддержка цифрового интерфейса 3,3 В/5 В

Интерфейс SPI

Защитные функции

Блокировка пониженного напряжения VM (UVLO2)

Пониженное напряжение логики (UVLO1)

Пониженное напряжение зарядного насоса (CPUVL)

Предупреждение о перегреве и отключение

Таймер сторожевого устройства


Применение DRV8305NPHPR

Трехфазные бесщеточные двигатели постоянного тока (BLDC) и синхронные двигатели с постоянными магнитами (PMSM)

Устройства постоянного положительного давления (CPAP) и насосы

Роботы и игрушки с дистанционным управлением (RC)

Электроинструменты

Промышленная автоматизация
