MAX22201ATC- 36 В, 3,5 А Драйвер щеточного двигателя со встроенным датчиком тока

Номер детали: MAX22201ATC

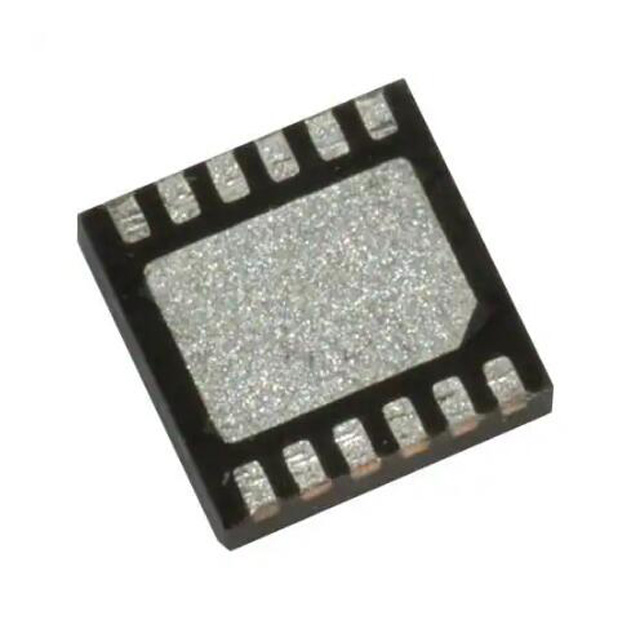

Упаковка: TDFN-12

Тип: Драйверы двигателей

Описание: Моторные приводы - 36 В драйвер щеточного двигателя постоянного тока со встроенным датчиком тока

Обзоры продуктов

MAX22201ATC объединяет один полный мост 36 В, 3,5 А в пике, способный управлять одним щеточным двигателем постоянного тока. Полный мост имеет очень низкий импеданс FET с типичным RON (высокая сторона + низкая сторона) 0.3Ω, что приводит к высокой эффективности управления. Пиковый ток 3,5 А ограничивается порогом защиты от сверхтоков (OCP). Пиковый ток определяется как максимальный ток, который драйвер может обеспечить при коротких переходных процессах.

Особенности продукта

Один полный H-мост с номинальным напряжением +36 В

Общее RDS(ON) (высокая сторона + низкая сторона): 300mΩ (typ) (TA = +25°C)

Номинальные значения тока (+25°C typ)

IPEAK = 3.5A

IRMS = 2A

Конфигурируемая регулировка тока (CDR) для ограничения тока срыва и пускового тока

Настраиваемое время отключения (tOFF) для CDR

Интегрированный датчик тока без потерь (ICS) позволяет отказаться от внешних громоздких резисторов и экономить электроэнергию

Функция выхода датчика тока (CSO): Реплика внутреннего измеряемого тока выводится на вывод ISEN

Вывод индикатора неисправности (FAULT)

Полностью интегрированный зарядный насос

Защиты

Защита от перегрузки по току для каждого отдельного канала (OCP)

Блокировка пониженного напряжения (UVLO)

Тепловое отключение (TSD) T = +165°C

Защита от электростатического разряда 8 кВ HBM (выводы OUT1 и OUT2)

Области применения

Привод щеточного двигателя постоянного тока

Клапаны и соленоиды с защелкой

Привод шагового двигателя (только одна фаза)
