MAX22203ATU - 65 В, 3,8 А Драйвер двойного щеточного или одиночного шагового двигателя со встроенным датчиком тока

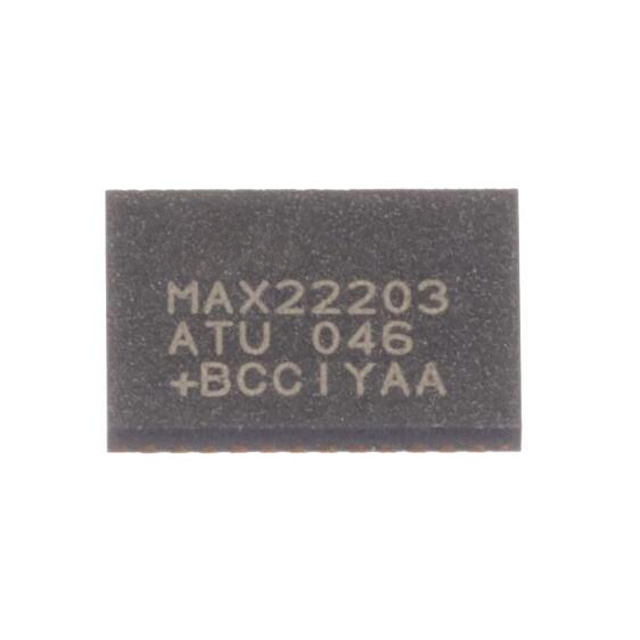

Номер детали: MAX22203ATU

Упаковка: TQFN-38

Тип: Драйверы двигателей

Описание: 65 В одноканальный драйвер щеточного двигателя 38-TQFN (5x7)

Обзоры продуктов

MAX22203ATU - это двойной H-мост 65 В, 3.8AMAX с ШИМ-входами и точным регулированием тока (CDR). Каждый H-мост может управляться индивидуально и имеет очень низкий типичный RON (high-side + low-side) 0.3Ω, что обеспечивает высокую эффективность управления и низкое тепловыделение. MAX22203 можно использовать для управления двумя щеточными двигателями постоянного тока или одним шаговым двигателем.

Особенности продукта

Два H-моста с максимальным рабочим напряжением 65 В

Общий RON (High-Side + Low-Side): 300 мОм типичный (TA = 25°C)

Номинальный ток на H-мост (типичный при 25°C):

IMAX = 3,8A (импульсный ток для управления емкостными нагрузками)

ITRIP_MAX = 3A (максимальный ток, установленный для внутреннего регулирования преобразователя тока)

IRMS = 2ARMS

Встроенное регулирование привода по току (CDR)

Внутренний датчик тока (ICS) устраняет внешние громоздкие резисторы и повышает эффективность

Выходные контакты монитора регулирования тока (CDRA и CDRB)

Несколько режимов затухания (медленный, смешанный, быстрый)

Фиксированное время выключения, настраиваемое с помощью внешнего сопротивления.

Тепловое отключение (TSD) TJ = +165°C

Области применения

Привод щеточного двигателя постоянного тока

Клапаны с защелкой

Драйвер соленоида

Драйвер шагового двигателя
