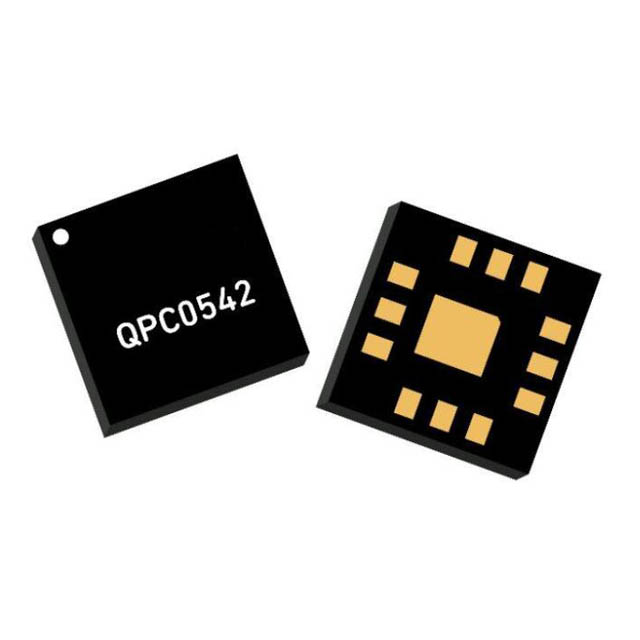

QPC0542TR7 - сверхширокополосный SOI SPDT-переключатель

Обзор продукции

QPC0542TR7 - это сверхширокополосный SOI однополюсный, двухтумблерный (SPDT) рефлекторный переключатель. Работая в диапазоне от 0,02 до 50 ГГц, QPC0542 обычно поддерживает входную мощность до 1 Вт при управляющем напряжении 0/+3 В. Этот переключатель поддерживает низкие вносимые потери 2 дБ или менее и изоляцию более 40 дБ на частоте 40 ГГц, что делает его идеальным для коммутационных приложений с высокой изоляцией в оборонных и коммерческих платформах.

Атрибуты продукта

Категория продукта: ИС радиочастотных переключателей

Конфигурация переключателя: SPDT

Минимальная частота: 20 МГц

Максимальная частота: 50 ГГц

Потери на входе: 2,79 дБ

Минимальная рабочая температура: - 40°C

Максимальная рабочая температура: + 105°C

Стиль монтажа: SMD/SMT

Упаковка / корпус: QFN-12

Высокое управляющее напряжение: 3 В

Рабочая частота: от 20 МГц до 50 ГГц

Рабочий ток питания: 100 мкА

Ключевые особенности

Диапазон частот: 0,02 - 50 ГГц

Вносимые потери: < 2 дБ типично @ 40 ГГц

Потребляемая мощность: ≤ 1 Вт

Изоляция: 40 дБ типично @ 40 ГГц

Возвратные потери: > 15 дБ

Управляющие напряжения: +0/3 V

Время переключения: < 50 нс

Время установления ВЧ: < 66 нс

Отражающий переключатель

Размеры корпуса: 2,25 x 2,25 x 0,92 мм

Области применения

Испытания и измерения

EW
