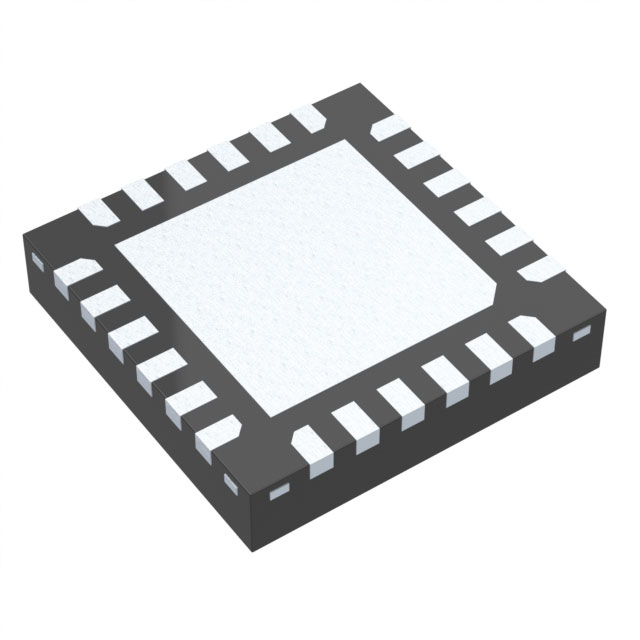

рисунок только для справки.
< >

тип товара:HMC596LP4E

наименование товара:Радиочастотный переключатель

бренд:ADI

год выпуска:25+

пакет:QFN-24

срок поставки:новый оригинальный

количество запасов: 2000

количество
онлайновый запрос

контакты:

почтовый ящик:

контактный телефон:

название компании:

технический параметр

изготовитель
ADI
модель
HMC596LP4E
упаковка
QFN-24
описание
Радиочастотный переключатель IC CMOS 4x2 матрица переключателей, в SMT корпусе, 0,2 - 3,0

описание продукции

HMC596LP4E — это недорогой 4x2-матричный коммутатор в бесшовном корпусе QFN 4x4 мм для поверхностного монтажа, который может использоваться в спутниковых/DBS-системах, LNB и многоканальных коммутаторах с частотой от 200 МГц до 3000 МГц. Коммутатор имеет встроенный 4-разрядный декодер, управляемый положительным напряжением. Коммутатор может использоваться в системах с сопротивлением 75 Ом или 50 Ом.


Два выхода переключателя (OP1 и OP2) могут независимо выбирать любой из четырех входов (HH, HL, VH, VL) или одновременно выбирать один и тот же вход. Обратите внимание, что переключатель является двунаправленным, а функции входа/выхода могут быть взаимозаменяемыми. Все представленные данные измерены в системе 50 Ом (вход/выход).


HMC596LP4E  Особенности

Высокий уровень изоляции/низкие вносимые потери

Встроенный CMOS

Совместимость с 4-разрядным декодером

Один положительный источник питания: Vdd= +5 В

Безвыводной SMT-корпус QFN, 16 мм²

4x4 матрица переключателей с двумя микросхемами


HMC596LP4E  Технические характеристики

Минимальная частота:    200 МГц

Максимальная частота:    3 ГГц

Вносимые потери:    7,5 дБ

Изоляция при отключении — типичное значение:    40 дБ

Минимальная рабочая температура:    - 40 °C

Максимальная рабочая температура:    + 85 °C

Рабочий ток питания:    200 мкА


Типичные области применения HMC596LP4E

Матрица переключателей 4×2, подходящая для применения в диапазоне частот от 0,2 до 3,0 ГГц:

DBS LNB и мультиплексор

Кабельный модем/кабельное телевидение

Сотовые системы
